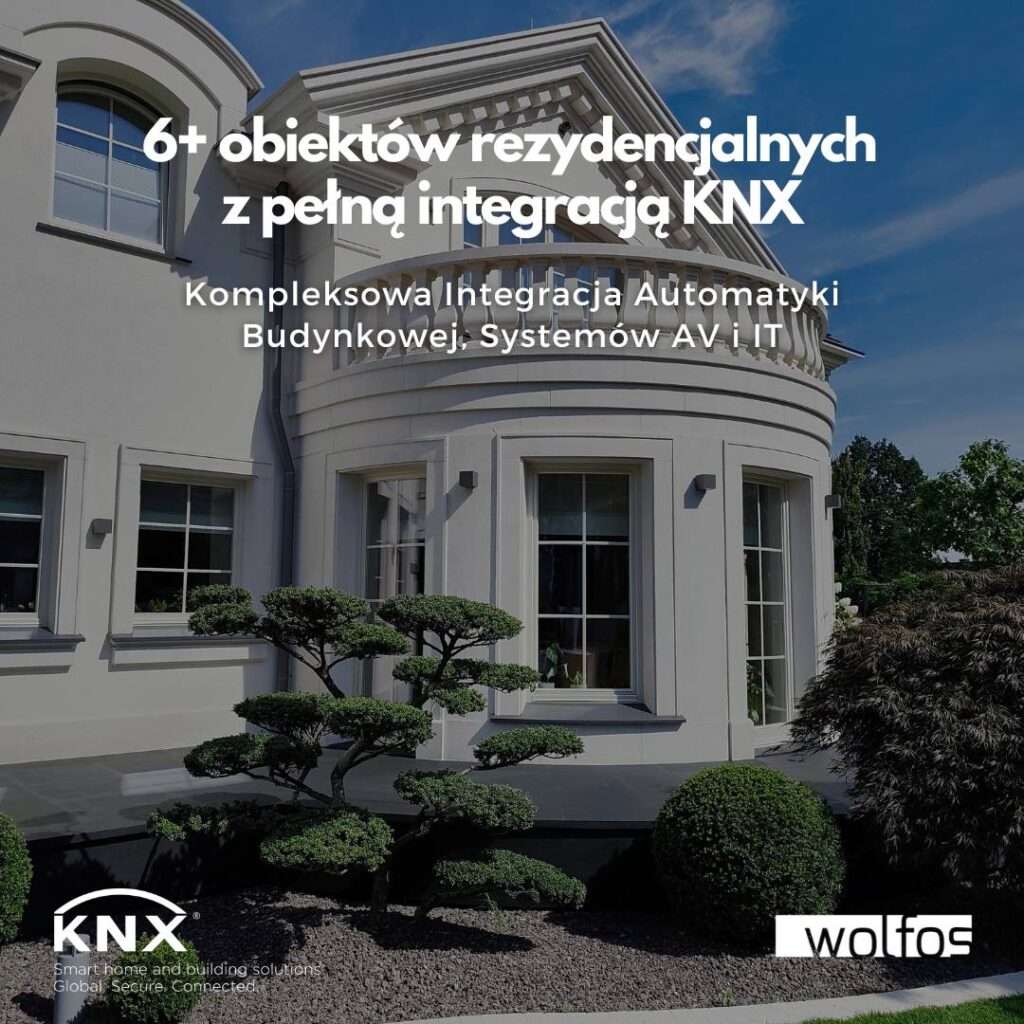

6+ obiektów rezydencjalnych z pełną integracją KNX
Kompleksowa integracja automatyki budynkowej, systemów AV i IT
Wstęp i skala projektu
Projekt zrealizowany przez Firmę WolfOS obejmował rozległy zespół obiektów mieszkalnych oraz budynków pomocniczych (w tym trzy baseny i szklarnię) zlokalizowanych na wspólnym terenie. Wyzwaniem było stworzenie jednolitego systemu zarządzania, który łączy rozproszoną infrastrukturę w jeden spójny organizm, zachowując przy tym pełną autonomię poszczególnych jednostek.
Kluczowe liczby:
- 539 urządzeń magistralnych KNX.
- 773 punktów świetlnych (w tym 350 w technologii DALI).
- 48 niezależnych stref audio Multiroom.
- 22 jednostki klimatyzacyjne zintegrowane z systemem.
- 6 serwerów wizualizacyjnych do zarządzania obiektami.
Wyzwania techniczne i infrastruktura IT
Fundamentem całej instalacji jest zaawansowana sieć szkieletowa oparta na technologii światłowodowej.
- Segmentacja sieci: Zastosowano podział na VLAN-y, co pozwala na izolację ruchu
(np. oddzielne kanały dla automatyki KNX, systemu audio oraz dostępu do Internetu).
Każdy obiekt posiada własne wyjście na świat, mimo fizycznego połączenia

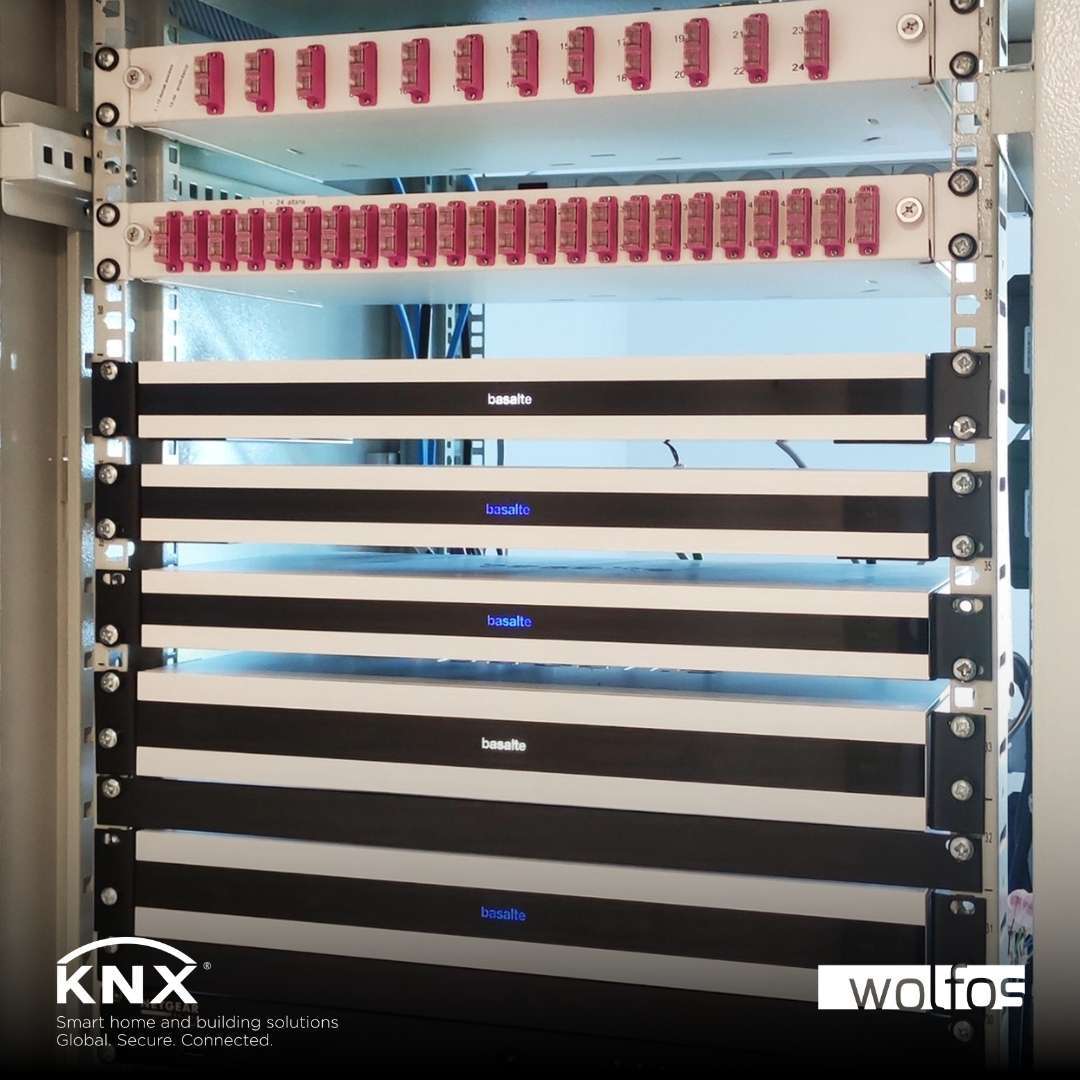

w jedną strukturę. - Sprzęt sieciowy: Wykorzystano rozwiązania marki Netgear (6 routerów, 16 switchy z ponad 400 portami oraz 35 punktów dostępowych), w tym specjalistyczną linię AV Line dedykowaną do bezstratnego przesyłu dźwięku w systemie Basalte.
- Elastyczność KNX: Dzięki wykorzystaniu dedykowanych VLAN-ów dla protokołu KNX IP, możliwe jest dowolne logiczne łączenie linii obszarowych z różnych budynków, zależnie
od aktualnych potrzeb inwestora.
Zakres funkcjonalny (User Experience)
System został zaprojektowany tak, aby technologia była niemal niewidoczna, a komfort użytkowania maksymalny.
- Zarządzanie klimatem i oświetleniem:
Precyzyjne sterowanie 22 jednostkami klimatyzacji, centralami wentylacyjnymi (działającymi w oparciu o harmonogramy i obecność) oraz automatyka żaluzji. Oświetlenie oparte na standardzie DALI2 pozwala na płynne ściemnianie i tworzenie zaawansowanych scen świetlnych. - Komfort „smart”:

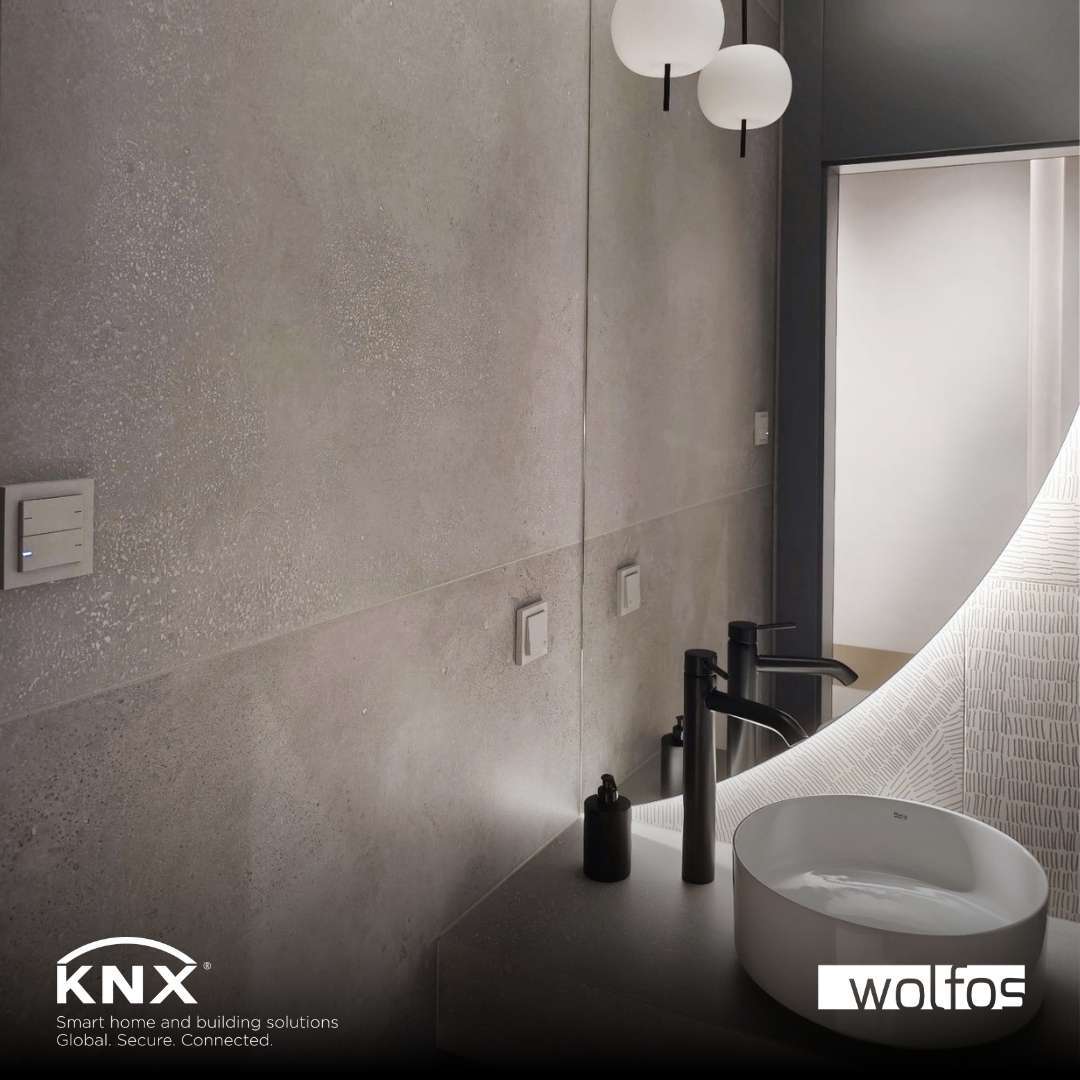

Automatyzacja detali, takich jak podgrzewane lustra w łazienkach (zapobieganie parowaniu) oraz pełna integracja AGD. - Multimedia:
System multiroom Basalte obejmujący 48 stref w 6 obiektach, zapewniający najwyższą jakość dźwięku w każdym zakątku posiadłości. - Otoczenie i hobby:
Integracja niestandardowych elementów, takich jak szklarnia, akwarium, wodospady, oczka wodne i baseny.
Bezpieczeństwo i niezawodność
Bezpieczeństwo i niezawodność rezydencji oparto na trzech wzajemnie uzupełniających się filarach, które tworzą spójny i kompleksowy system ochrony.
Pierwszym z nich jest zintegrowany system alarmowy i monitoring, łączący centrale alarmowe z systemami wizyjnymi oraz automatyką budynkową, co pozwala na bieżące reagowanie na wszelkie nieprawidłowości.
Drugim filarem jest zaawansowana kontrola dostępu, umożliwiająca zarówno zdalne, jak i lokalne sterowanie bramami, furtkami oraz drzwiami wejściowymi, zapewniając wygodę i pełną kontrolę nad ruchem osób.
Trzeci element stanowi redundancja oraz elastyczne zarządzanie, które pozwala na obsługę całego systemu z dowolnego miejsca na terenie kompleksu, a w razie potrzeby również na całkowite odłączenie lub wyizolowanie wybranego obiektu, co znacząco podnosi poziom bezpieczeństwa i niezależności infrastruktury.
Podsumowanie i perspektywy
Zrealizowany system jest przykładem skalowalnej architektury rozproszonej. Dzięki zastosowaniu standardu KNX oraz profesjonalnej warstwy IT, inwestycja jest przygotowana
na dalszą rozbudowę. Obecnie trwają prace nad integracją kolejnych dwóch obiektów,
co odbywa się bez konieczności przebudowy istniejącego rdzenia systemu.
Projekt udowadnia, że przy odpowiednim zaplanowaniu infrastruktury sieciowej (VLAN, światłowody), możliwe jest płynne połączenie funkcji mieszkalnych, rekreacyjnych
i technicznych na ogromną skalę, przy zachowaniu prostoty obsługi dla użytkownika końcowego.
Galeria zdjęć z tej realizacji:
Zrealizował
Zastosowano
Standard
- Standard KNX (539 urządzeń magistralnych)
- KNX IP (komunikacja i łączenie linii obszarowych)
- Sieć światłowodowa (szkieletowa instalacja IT)
- VLAN (segmentacja sieci dla automatyki, audio i Internetu)
- Routery Netgear (6 sztuk)
- Switche Netgear (16 sztuk, ponad 400 portów)
- Netgear AV Line (dedykowane przełączniki pod systemy audio)
- Punkty dostępowe Wi-Fi (35 sztuk)
- DALI / DALI2 (cyfrowe sterowanie oświetleniem, 350 punktów)
- Basalte Multiroom (system audio, 48 stref)
- Jednostki klimatyzacyjne (22 sztuki zintegrowane z KNX)
- Centrale wentylacyjne (sterowanie harmonogramowe i obecnościowe)
- Serwery wizualizacyjne (6 niezależnych jednostek)
- Automatyka żaluzji
- Podgrzewane lustra (integracja z czujnikami)
- System alarmowy i monitoring (pełna integracja z KNX)
- System kontroli dostępu (sterowanie bramami i furtkami)
- Integracja AGD
- Sterowanie specjalistyczne: szklarnia, akwarium, wodospady, oczka wodne, technologia basenowa (3 baseny)
