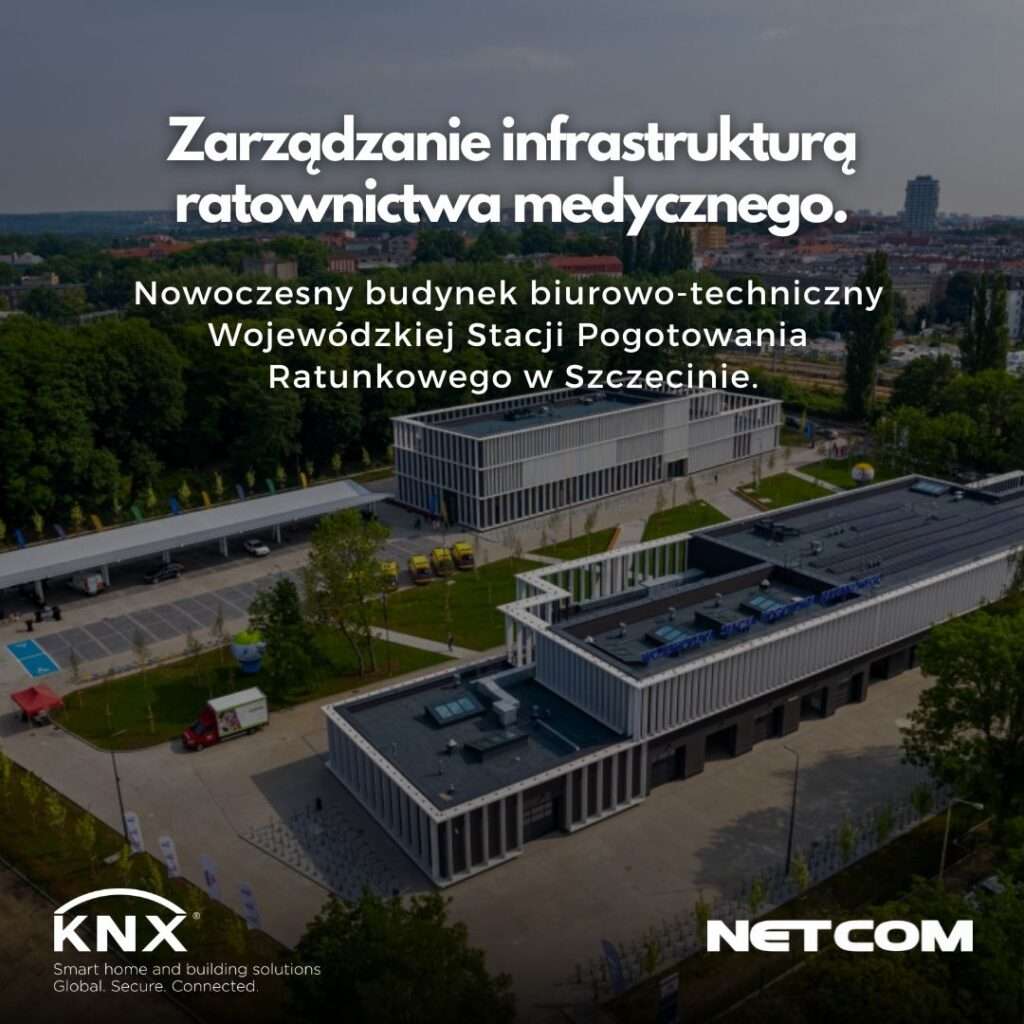

Nowoczesny budynek biurowo-techniczny Wojewódzkiej Stacji Pogotowania Ratunkowego
w Szczecinie to przykład zaawansowanej synergii między standardem KNX, a nadrzędnym systemem zarządzania budynkiem (BMS).

Firma Netcom zrealizowała tu system, który nie tylko optymalizuje koszty, ale przede wszystkim zapewnia niezawodność w obiekcie o kluczowym znaczeniu dla bezpieczeństwa publicznego.

Skala i wyzwania projektu

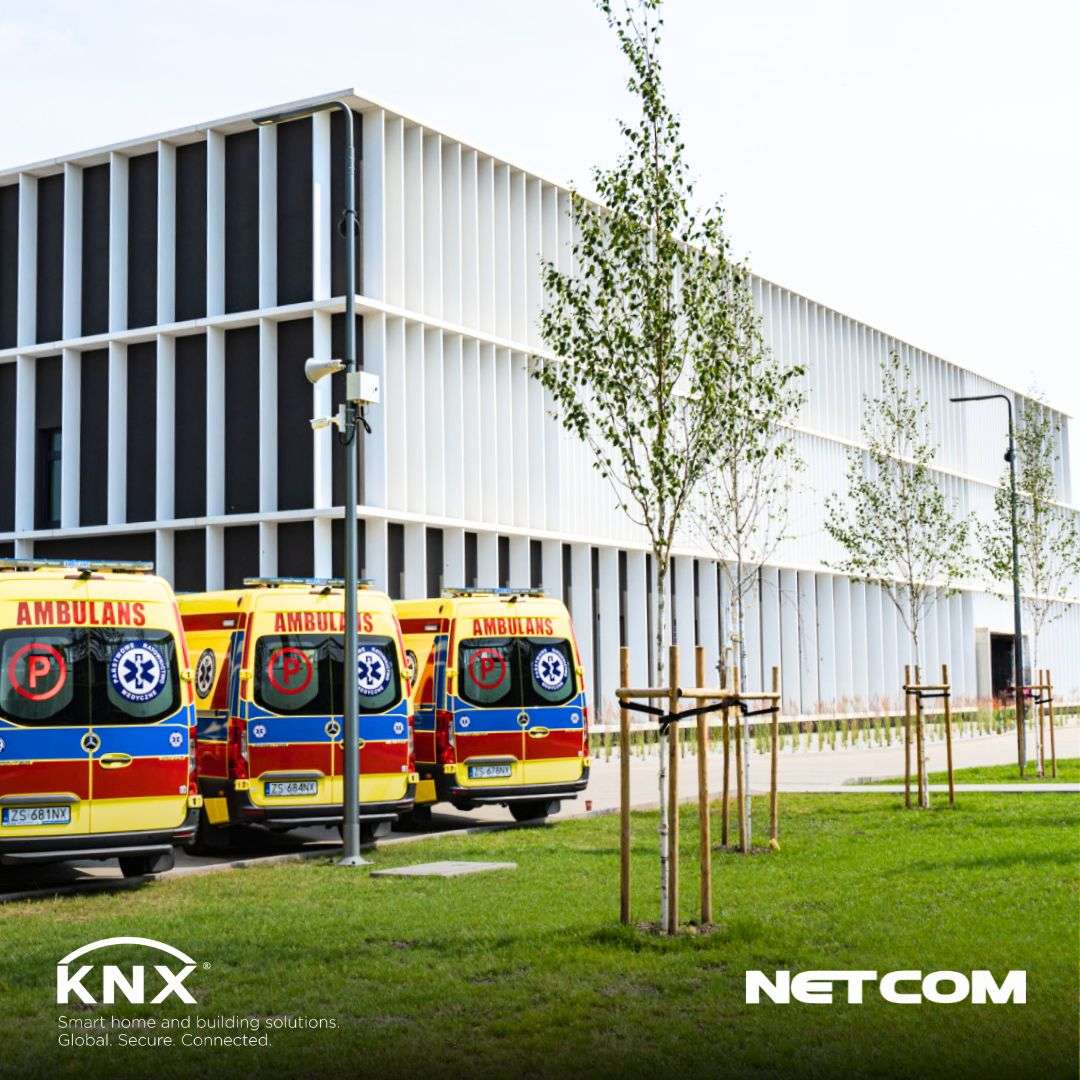

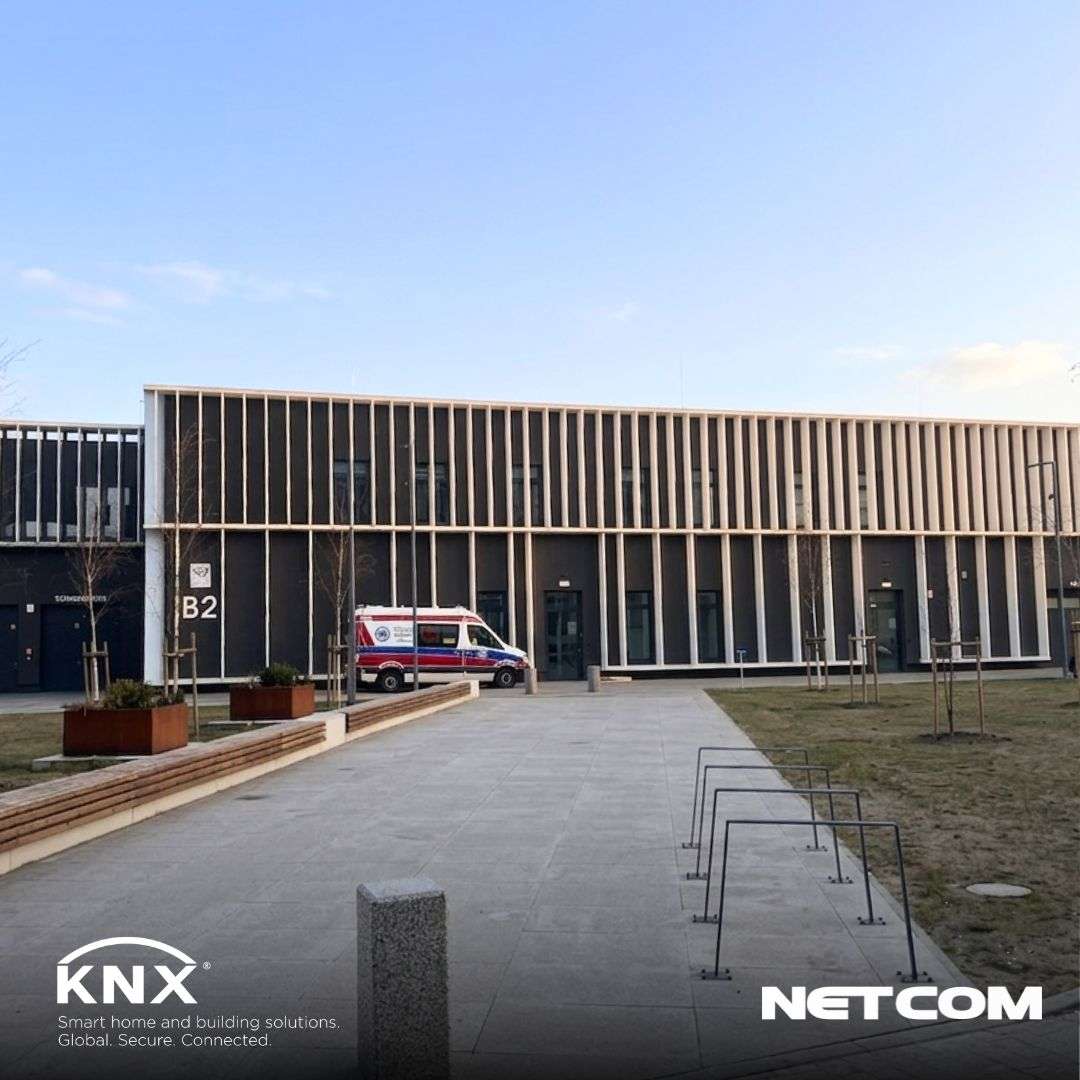

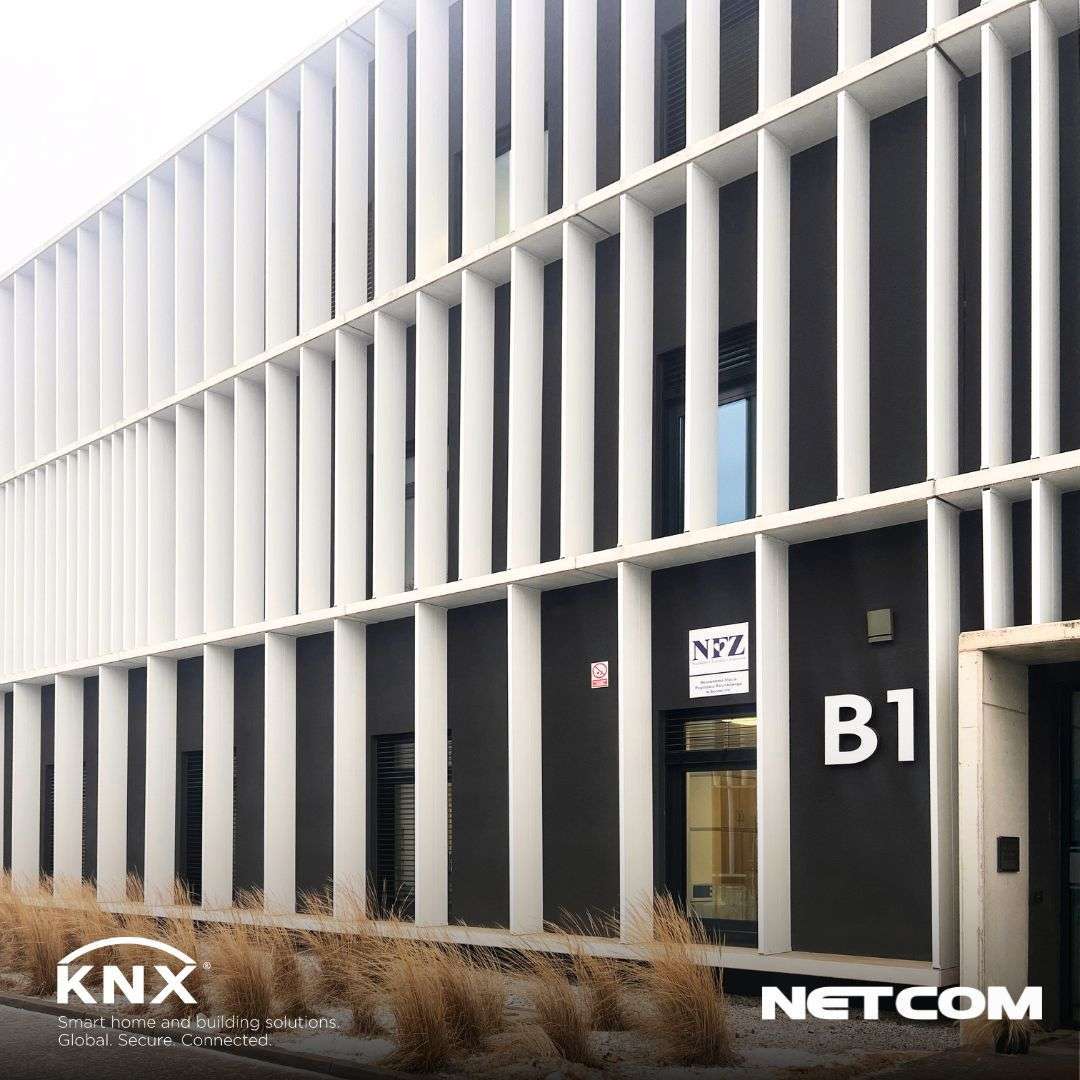

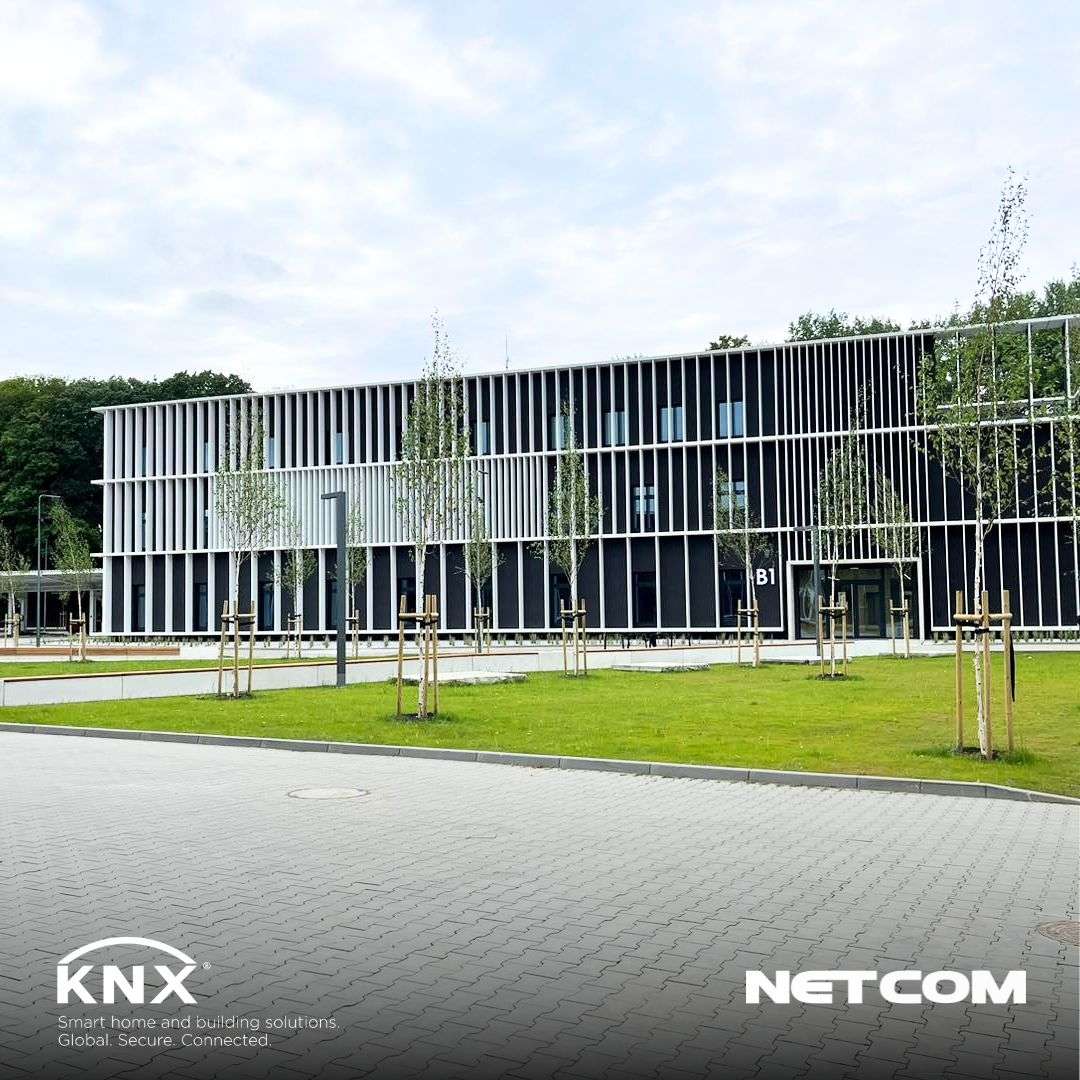

Realizacja objęła dwa budynki połączone siecią światłowodową. Sercem systemu automatyki jest ponad 550 urządzeń KNX, wspieranych przez około 100 dodatkowych elementów systemu BMS. Wyzwaniem było stworzenie rozproszonego, a jednocześnie w pełni scentralizowanego systemu, który pozwoli na monitorowanie i sterowanie infrastrukturą z jednego punktu, zachowując autonomię działania każdego z budynków.

Zaawansowana integracja KNX i BMS

W projekcie wykorzystano architekturę opartą na oprogramowaniu EcoStruxure Building Operation (EBO) od Schneider Electric. Kluczowym elementem jest integracja standardu KNX
z protokołem BACnet IP za pośrednictwem bramek Wiser. Dzięki temu dane z magistrali KNX (np. parametry ze stacji pogodowej) są płynnie wykorzystywane przez BMS do zaawansowanych algorytmów oszczędzania energii.

• Zarządzanie energią cieplną: System KNX monitoruje temperaturę w pomieszczeniach
  za pomocą wieloklawiszowych paneli sensorycznych Siemens. Dane te trafiają do BMS, który centralnie zadaje parametry ogrzewania, a następnie poprzez aktory KNX precyzyjnie steruje pracą głowic grzejnikowych.
• Automatyka rolet i ochrona przed przegrzewaniem: Stacja pogodowa KNX dostarcza danych o nasłonecznieniu, co pozwala na automatyczne opuszczanie rolet (wstępne zaciemnienie). Redukuje to znacząco zapotrzebowanie na energię przez systemy klimatyzacji w upalne dni.

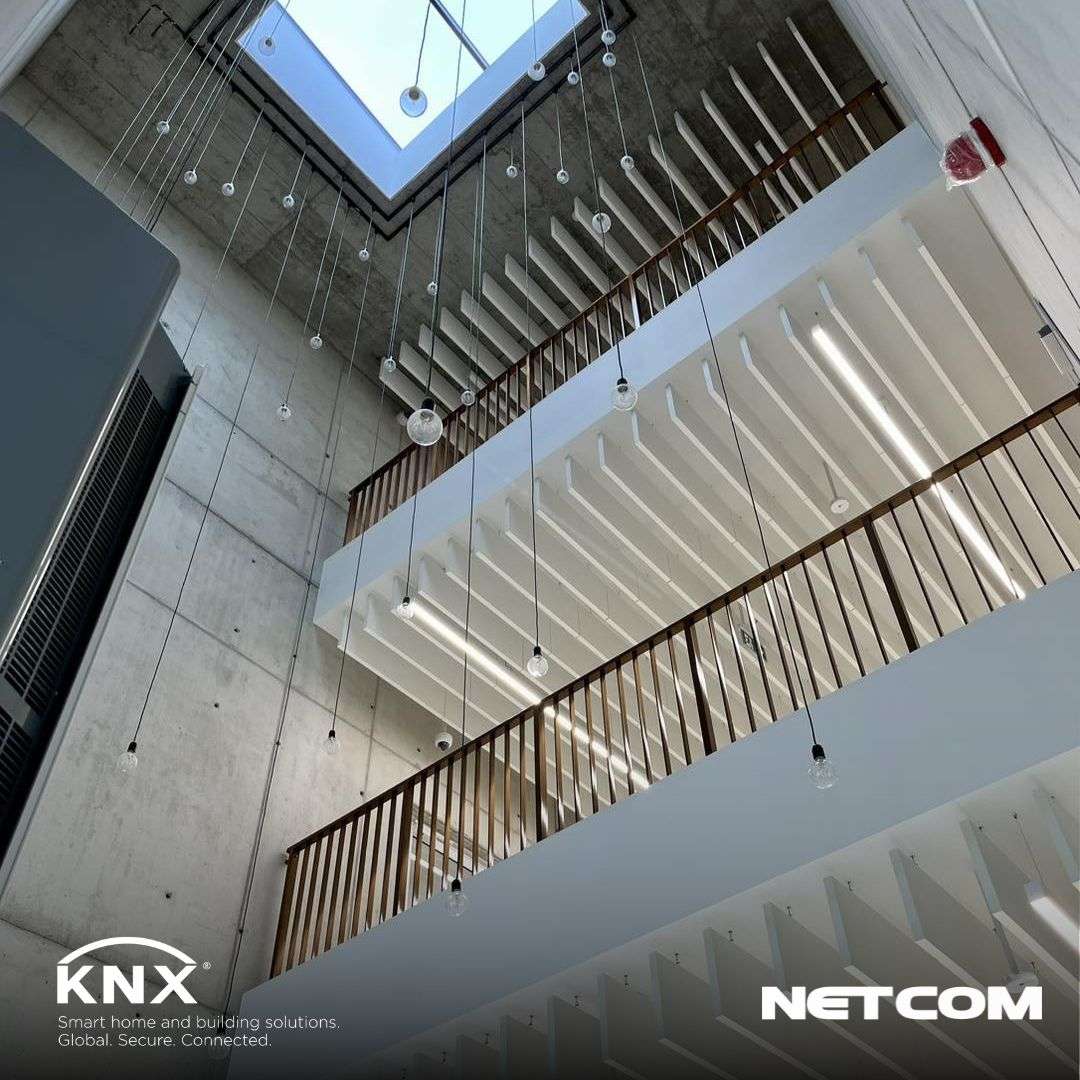

• Inteligentne oświetlenie korytarzy: Zastosowano zaawansowany system czujników obecności pracujących w układzie Master/Slave. Pozwala to na komfortowe doświetlanie długich ciągów komunikacyjnych tylko tam, gdzie aktualnie przebywa personel, co przy skali obiektu generuje wymierne oszczędności.
• Kontrola dostępu i wizualizacja: Z poziomu systemu wizualizacji operatorzy mają podgląd na stan wszystkich opraw oświetleniowych oraz mogą zdalnie sterować szlabanami wjazdowymi i wyjazdowymi, co jest kluczowe dla logistyki pojazdów ratunkowych.

Warstwa sprzętowa i niezawodność

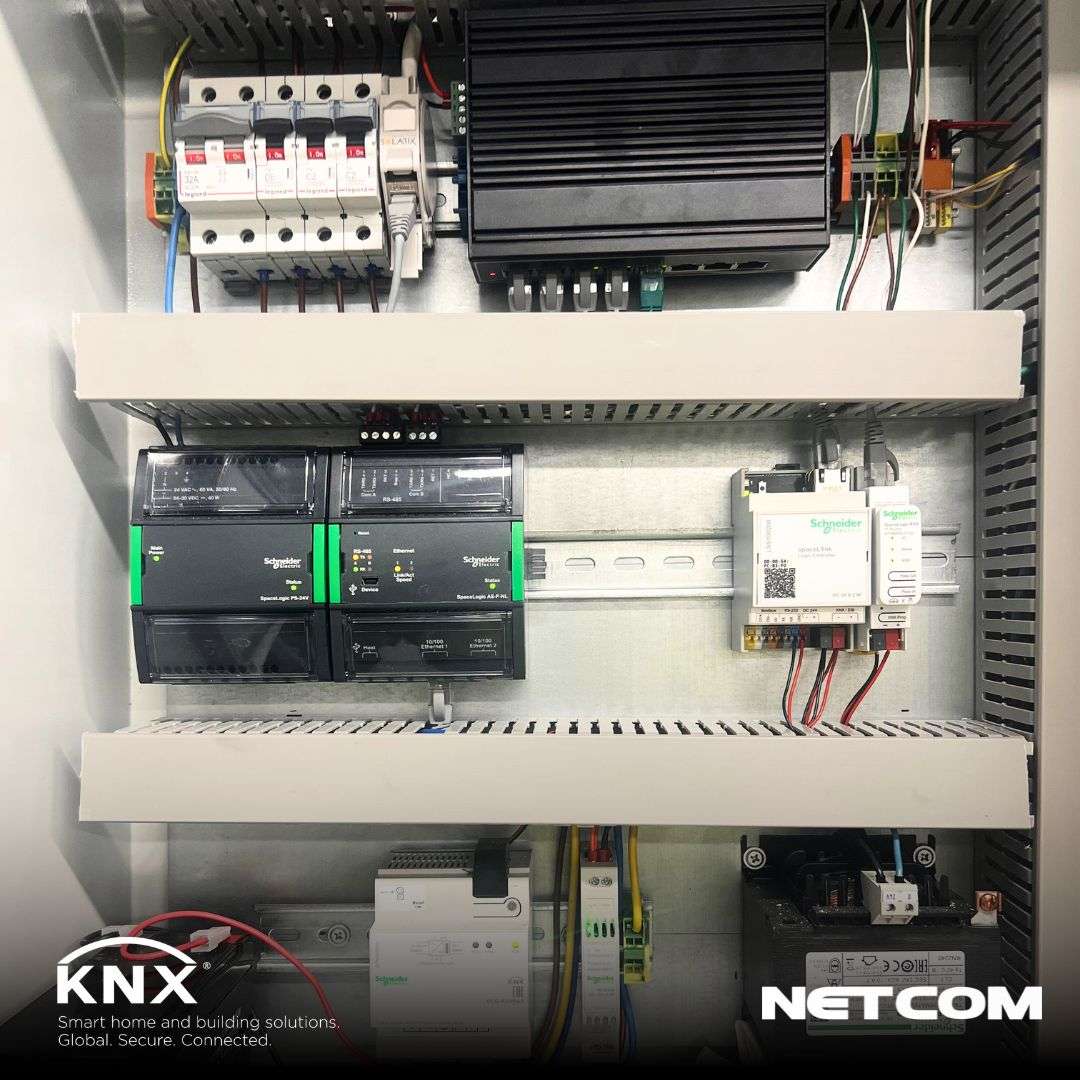

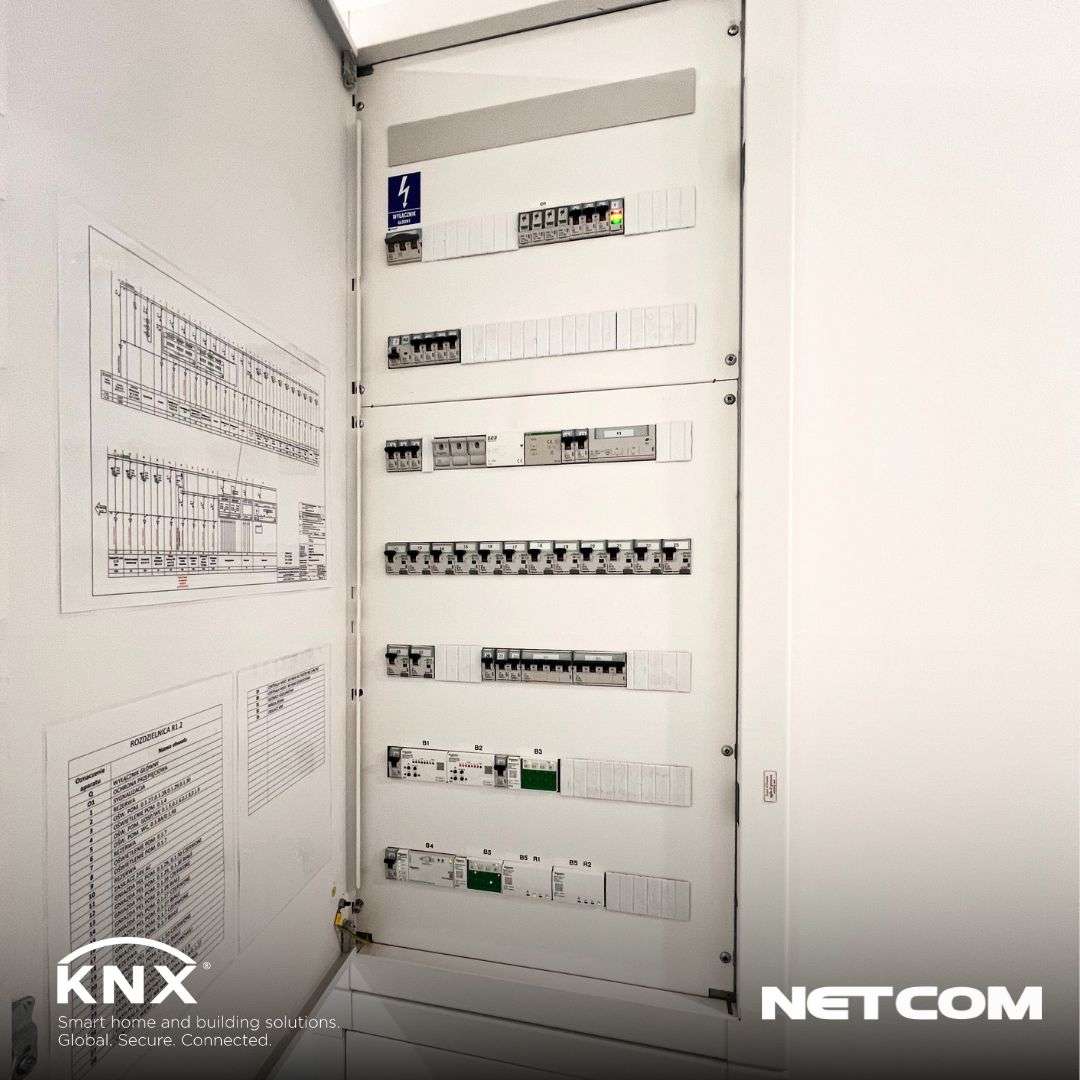

System został zaprojektowany z myślą o najwyższej dostępności. W rozdzielnicach pracują niezawodne aktory oświetleniowe i roletowe, a w pomieszczeniach zainstalowano nowoczesne czujniki ruchu i obecności marki Siemens. Dzięki redundancji, w przypadku awarii sieci nadrzędnej, każdy z budynków zachowuje pełną sterowalność lokalną poprzez dedykowane wizualizacje www.

Korzyści dla Inwestora

Główną zaletą wdrożenia Netcom jest uzyskanie pełnej kontroli nad kosztami eksploatacji przy jednoczesnym podniesieniu komfortu pracy personelu medycznego.

• Centralizacja: Zarządzanie dwoma budynkami z jednej dyżurki technicznej.
• Energooszczędność: Aktywne ograniczanie strat energii cieplnej i elektrycznej poprzez inteligentne scenariusze automatyki.
• Skalowalność: Inwestor, widząc efektywność wdrożenia, już teraz planuje rozszerzenie standardu o systemy DALI w kolejnych obiektach.
