Inteligentny dom w Polsce – komfort, bezpieczeństwo, pełna kontrola
Zaawansowana automatyka budynkowa KNX w realizacji FDTech
Firma FDTech zrealizowała kompleksowy system automatyki budynkowej w standardzie KNX dla nowoczesnego domu o powierzchni 350 m².
Założeniem projektu była pełna integracja systemów sterowania, bezpieczeństwa oraz zarządzania multimediami w ramach jednej, spójnej logiki — tak, aby użytkownik obsługiwał dom w sposób intuicyjny, bez konieczności przełączania się między aplikacjami i osobnymi panelami poszczególnych producentów. Efektem jest instalacja łącząca wysoki komfort codziennego użytkowania z realną oszczędnością energii i pełną kontrolą nad tym, co dzieje się w budynku.
Oświetlenie i sterowanie klimatem

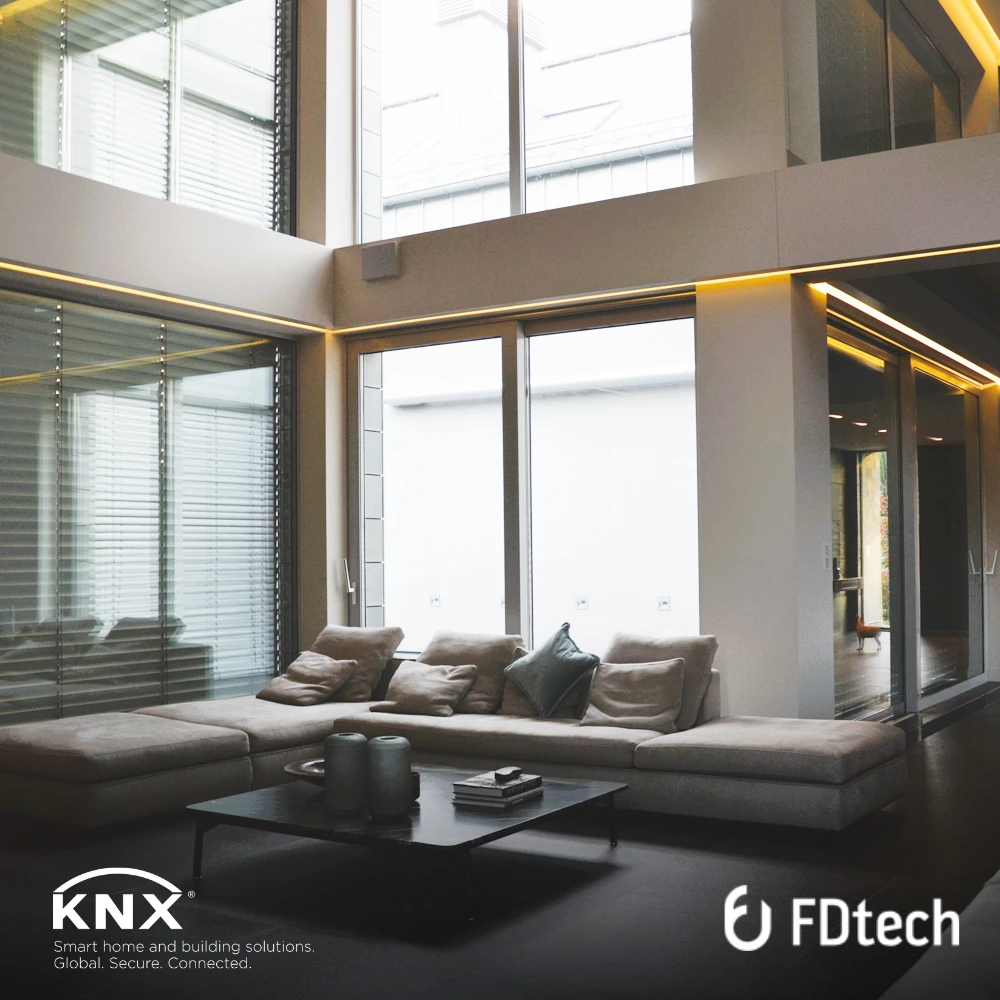

System zarządza oświetleniem w pełnym zakresie — od prostego załączania i wyłączania obwodów, przez ściemnianie tradycyjne i w standardzie 1–10 V, po automatyczne dopasowanie natężenia światła do aktualnych warunków atmosferycznych. Dzięki temu poziom oświetlenia w pomieszczeniach zmienia się płynnie wraz z porą dnia i zachmurzeniem, bez potrzeby ręcznej korekty i bez niepotrzebnego zużycia energii w godzinach, gdy wystarcza światło dzienne.
Równie rozbudowany jest obszar sterowania klimatem. Zintegrowano ogrzewanie podłogowe wodne i elektryczne, zarządzanie klimakonwektorami (FanCoil) oraz klimatyzacją, co pozwala utrzymywać zadaną temperaturę w każdej strefie niezależnie, z wykorzystaniem najbardziej efektywnego w danym momencie źródła. Automatyka obejmuje także sterowanie kotłem gazowym Viessmann w standardzie LonWorks oraz centralami wentylacyjnymi Komfovent poprzez ModBus — integracja urządzeń pracujących w różnych protokołach to jeden z kluczowych elementów tej realizacji i zarazem obszar, w którym przewaga otwartego standardu KNX jest najlepiej widoczna.
Osprzęt, wizualizacja i logika systemu
Rozdzielnie wyposażono w aparaturę ABB, uzupełnioną o urządzenia Gira, Loxone, Intesis oraz Zennio, odpowiadające za poszczególne funkcje sterowania i integracje międzysystemowe. We wnętrzach zastosowano sensory i przyciski ścienne KNX firmy Gira oraz czujniki ruchu i obecności Basalte i Gira, dbając o spójny wygląd osprzętu widocznego dla użytkownika.
Za warstwę nadrzędną — wizualizację i logikę — odpowiadają Gira HomeServer oraz Loxone. To z ich poziomu dostępne są wszystkie funkcje automatyki: sceny, harmonogramy, podglądy stanów urządzeń i zdalny dostęp do domu. Uzupełnieniem jest system domofonowy Gira z sygnalizacją przekierowaną na panele w budynku, dzięki czemu obsługa wejścia odbywa się z tych samych interfejsów, co reszta funkcji.
Bezpieczeństwo i kontrola dostępu

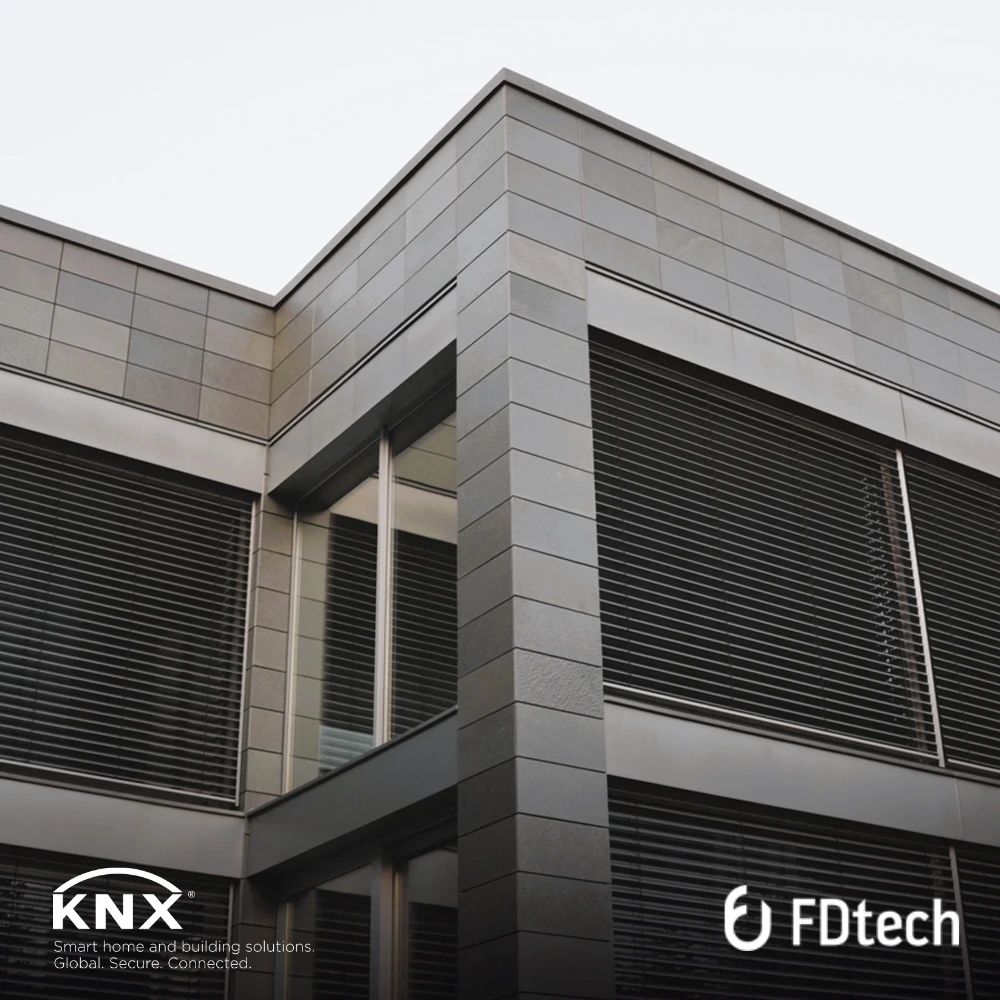

Automatyka aktywnie chroni budynek. Czujniki zalania rozmieszczone w newralgicznych punktach instalacji w razie wykrycia wycieku samoczynnie zamykają zawory odcinające dopływ wody do budynku, ograniczając skutki awarii do minimum jeszcze zanim ktokolwiek z domowników ją zauważy. Osłony okienne — rolety, żaluzje i markizy — reagują na czujniki wstrząsowe, chroniąc mechanizmy przed uszkodzeniem przy silnym wietrze. Sterowaniem objęte są również bramy wjazdowe i garażowe.
Całość została w pełni zintegrowana z systemem alarmowym w standardzie KNX, co pozwala powiązać stany uzbrojenia i naruszenia stref z działaniem pozostałych systemów w domu — oświetlenia, osłon czy scen wyjścia i powrotu. Kontrolę dostępu oparto na czytnikach linii papilarnych eKey oraz zamkach AssaAbloy, uzupełnionych o sterowanie drzwiami elektrycznymi bezpośrednio z poziomu systemu. Nadzór nad posesją zapewnia monitoring wizyjny Mobotix.
Multimedia i infrastruktura IT
Dom wyposażono w system multiroom oraz instalacje audio-wideo zintegrowane z automatyką poprzez Control4 i Gira HomeServer, obejmujące także kino domowe Control4. Muzyka i obraz stają się w ten sposób elementem scen sterowania na równi ze światłem czy osłonami, a nie osobnym, niezależnie obsługiwanym systemem.
Podstawą stabilnej pracy wszystkich usług jest infrastruktura sieciowa oparta na rozwiązaniach MikroTik i Ubiquiti, zapewniająca wydajną i bezpieczną komunikację zarówno przewodową, jak i bezprzewodową w całym budynku. Dane przechowywane są na serwerze plików QNAP.
Podsumowanie
Realizacja potwierdza wysokie standardy technologiczne systemu KNX, oferując użytkownikom pełną kontrolę nad budynkiem oraz zaawansowane możliwości zarządzania inteligentnym domem. Szczególną wartością projektu jest liczba i różnorodność zintegrowanych systemów — od źródeł ciepła i wentylacji, przez bezpieczeństwo i kontrolę dostępu, po multimedia — sprowadzonych do jednego, przejrzystego sposobu obsługi. Wizję nowoczesnego i funkcjonalnego domu dopełnia projekt wnętrz, wykonany przez pracownię ideamm.

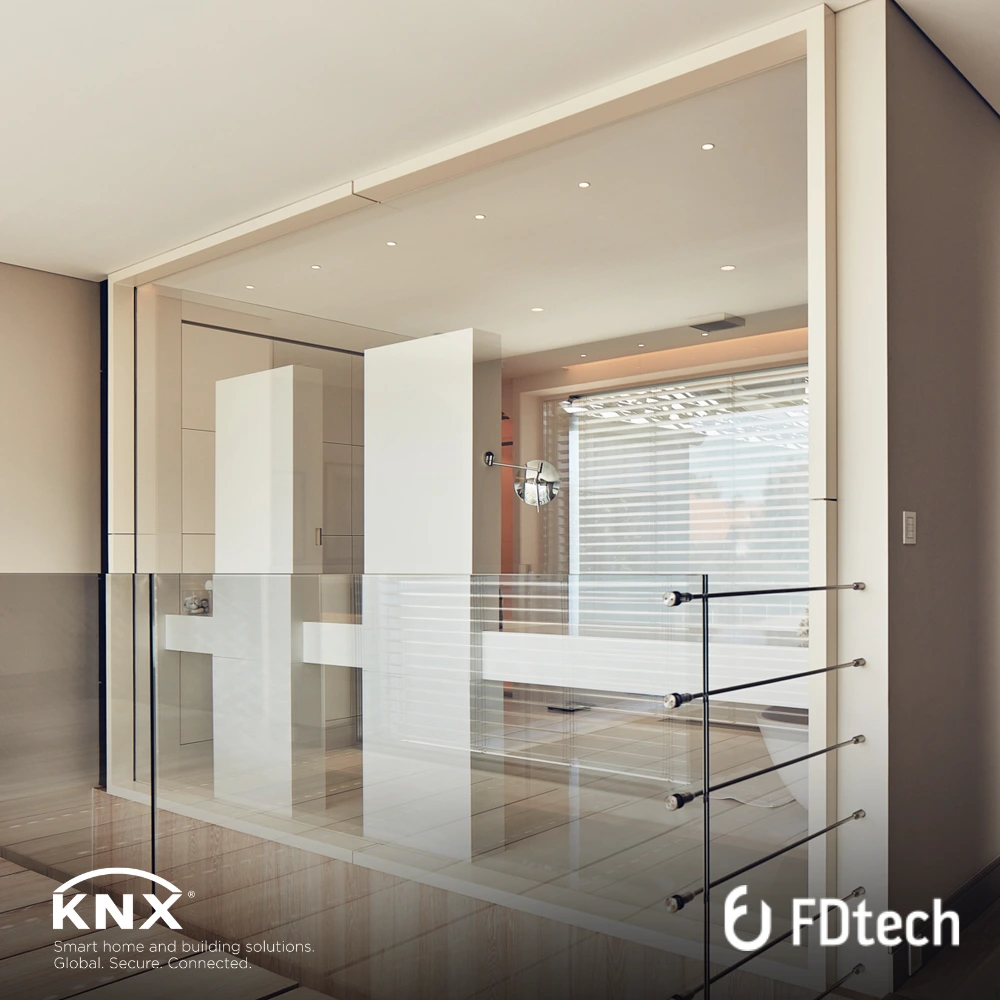

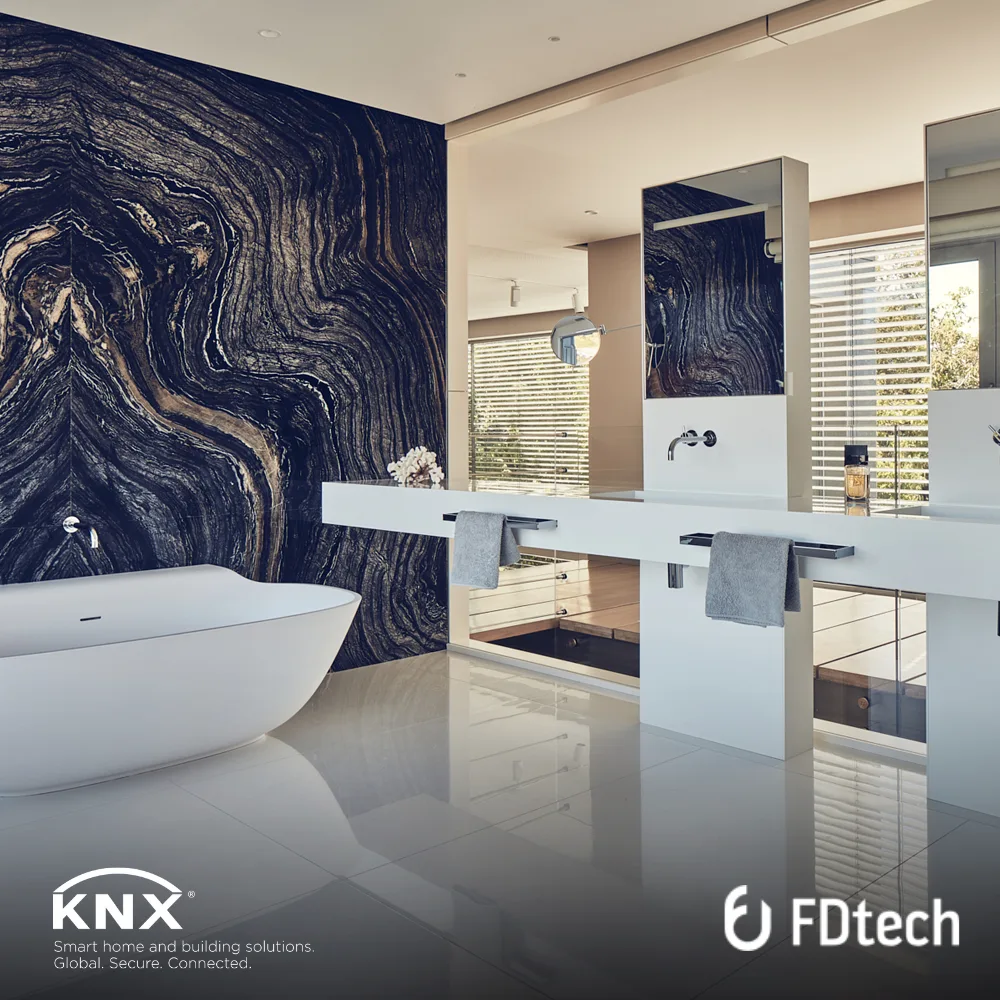

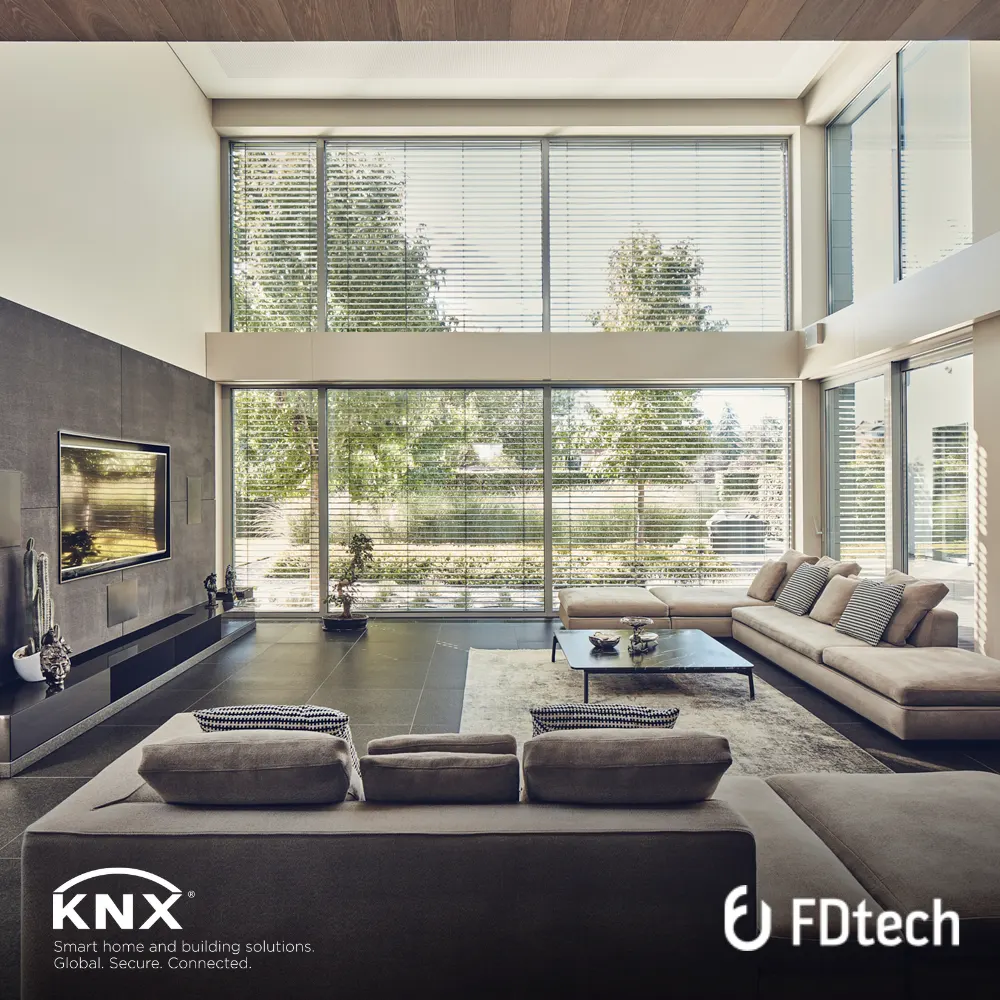

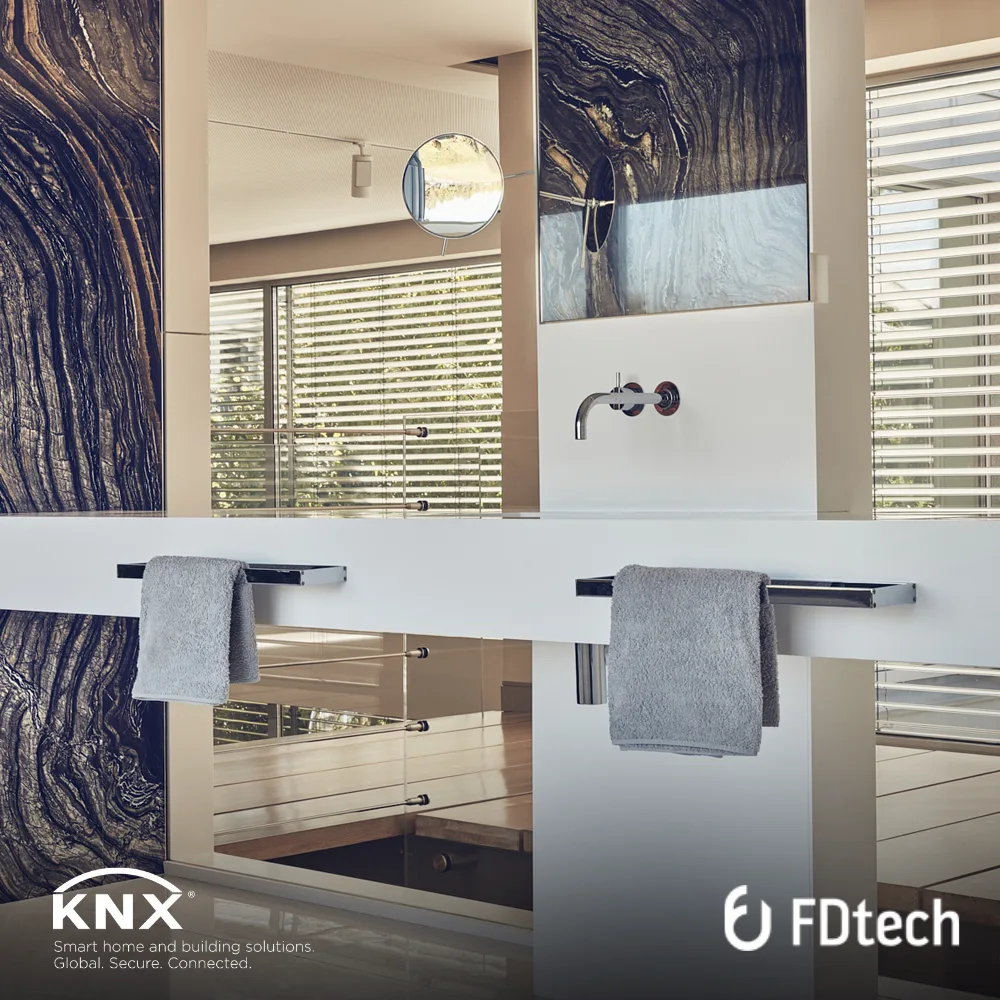

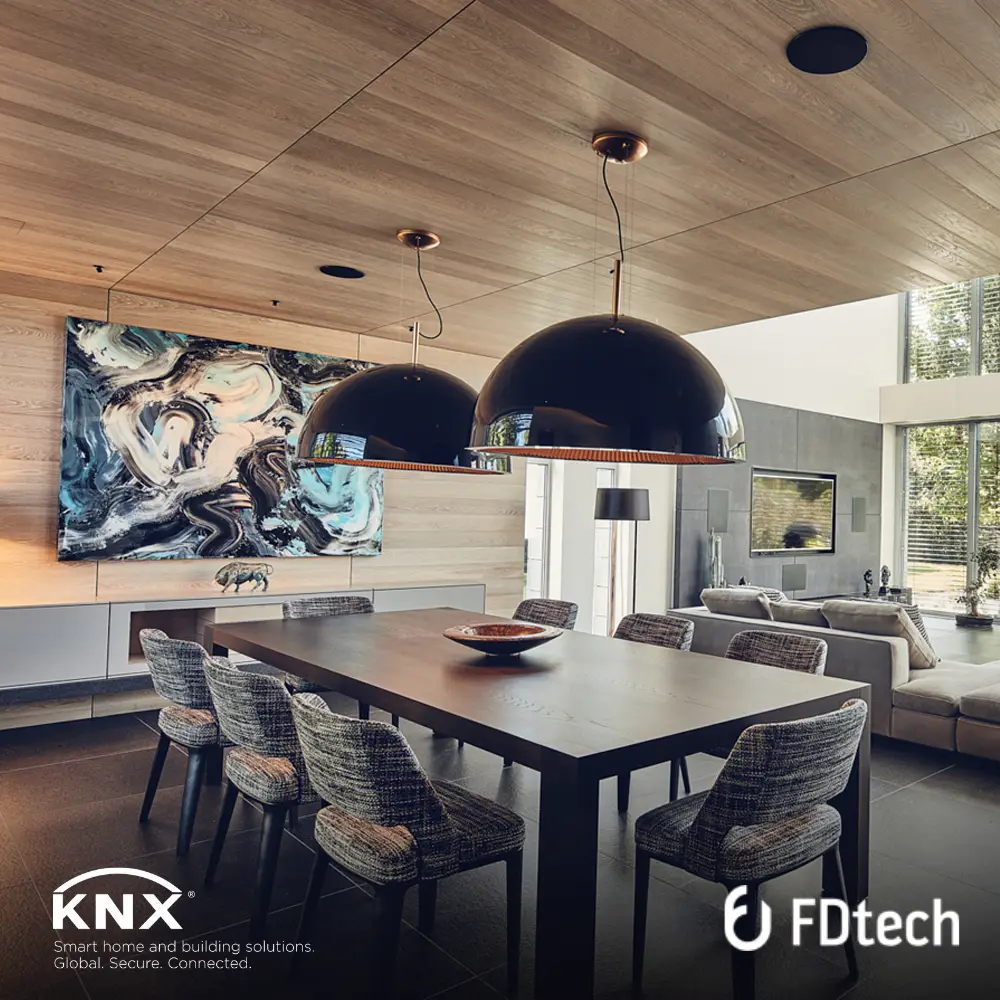

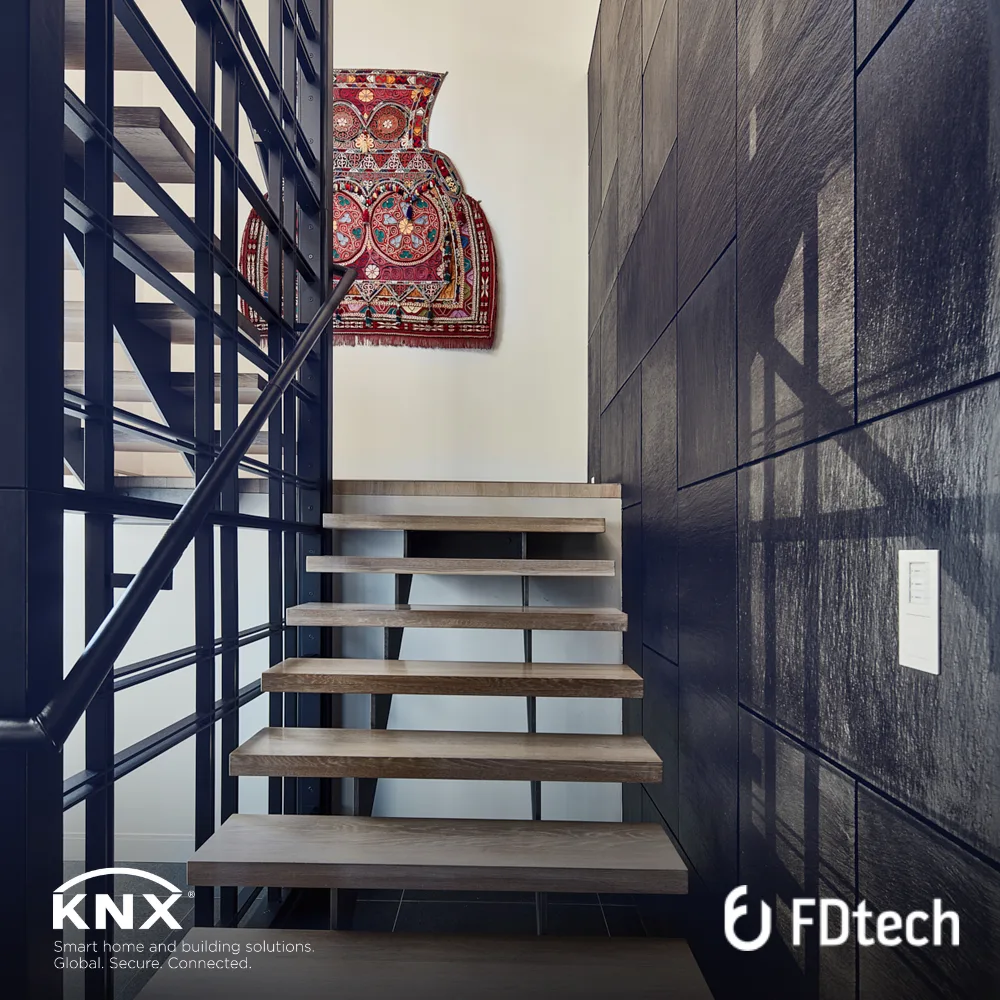

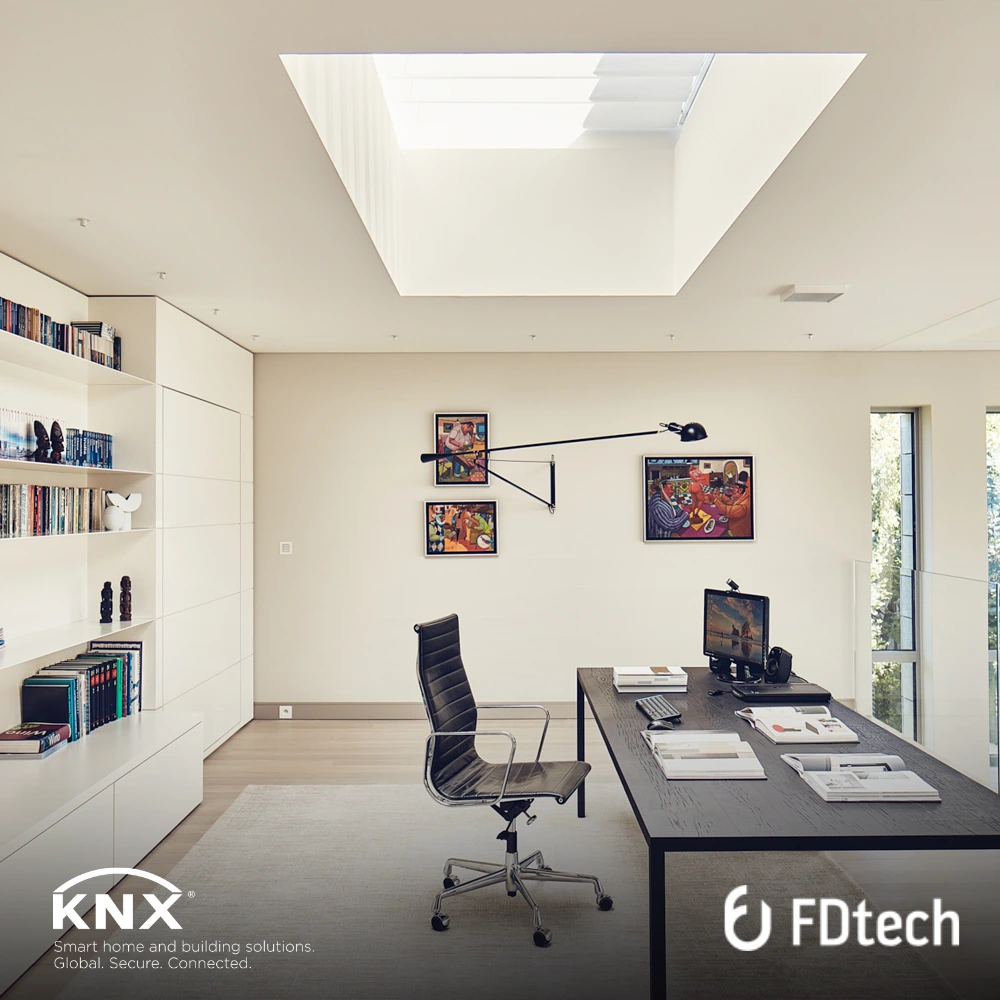

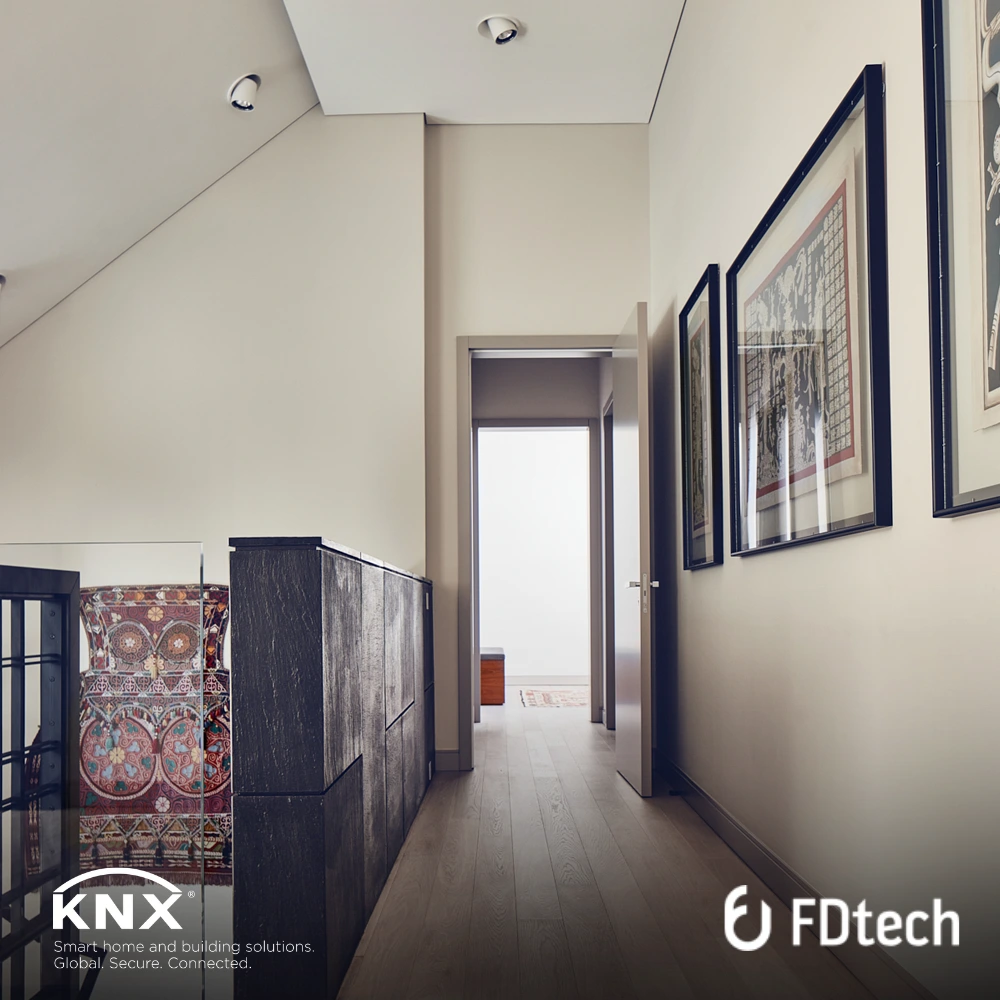

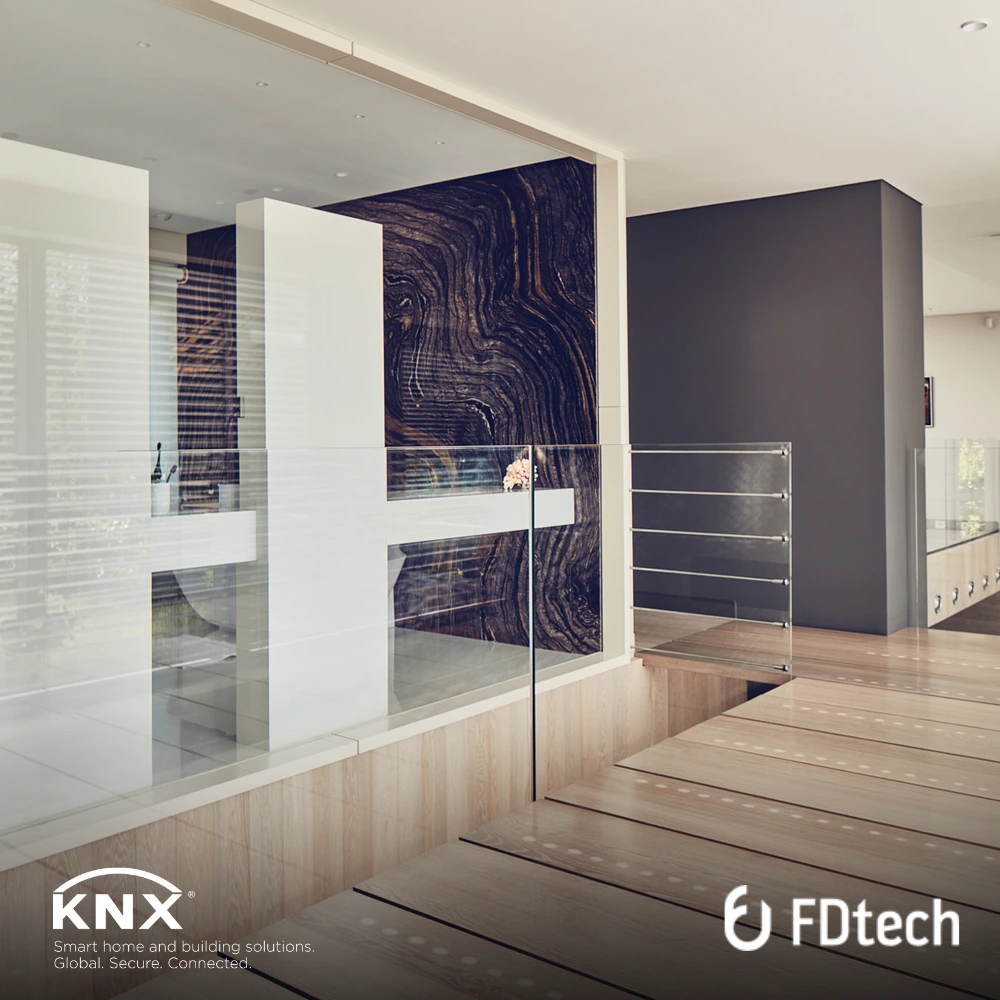

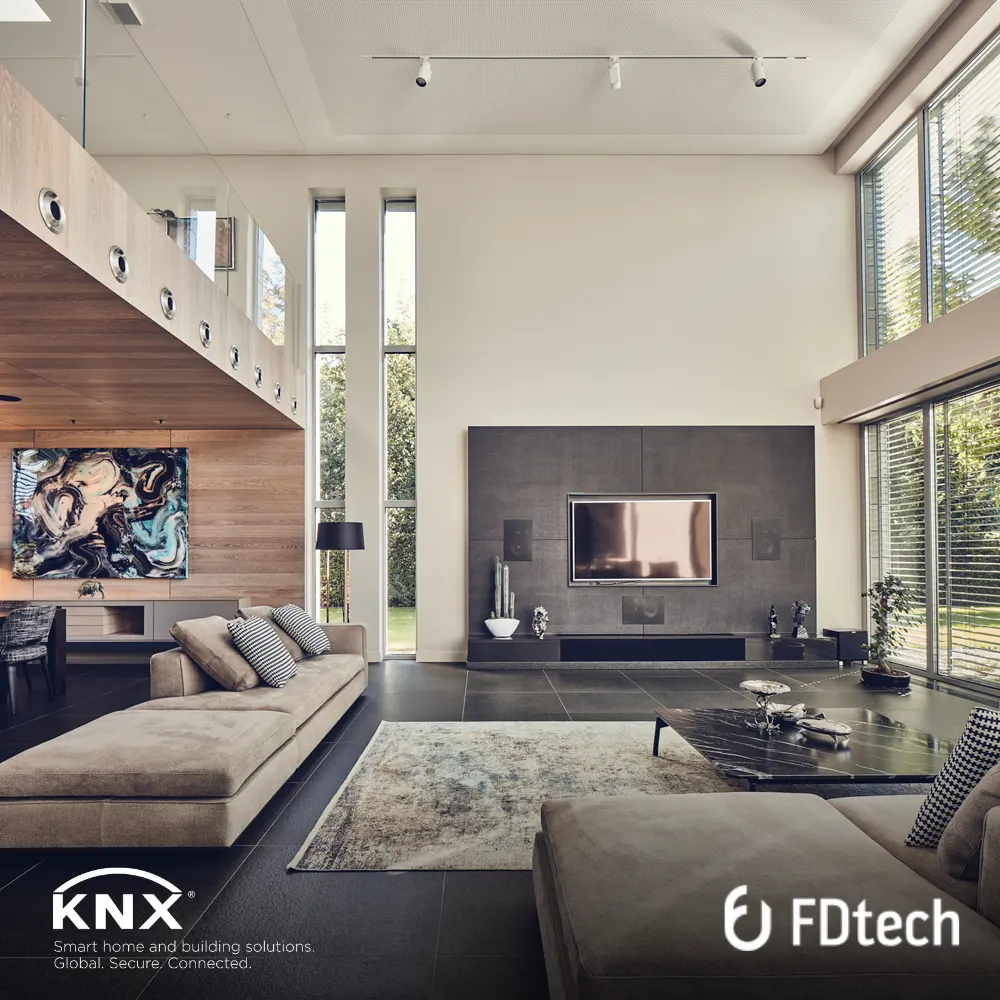

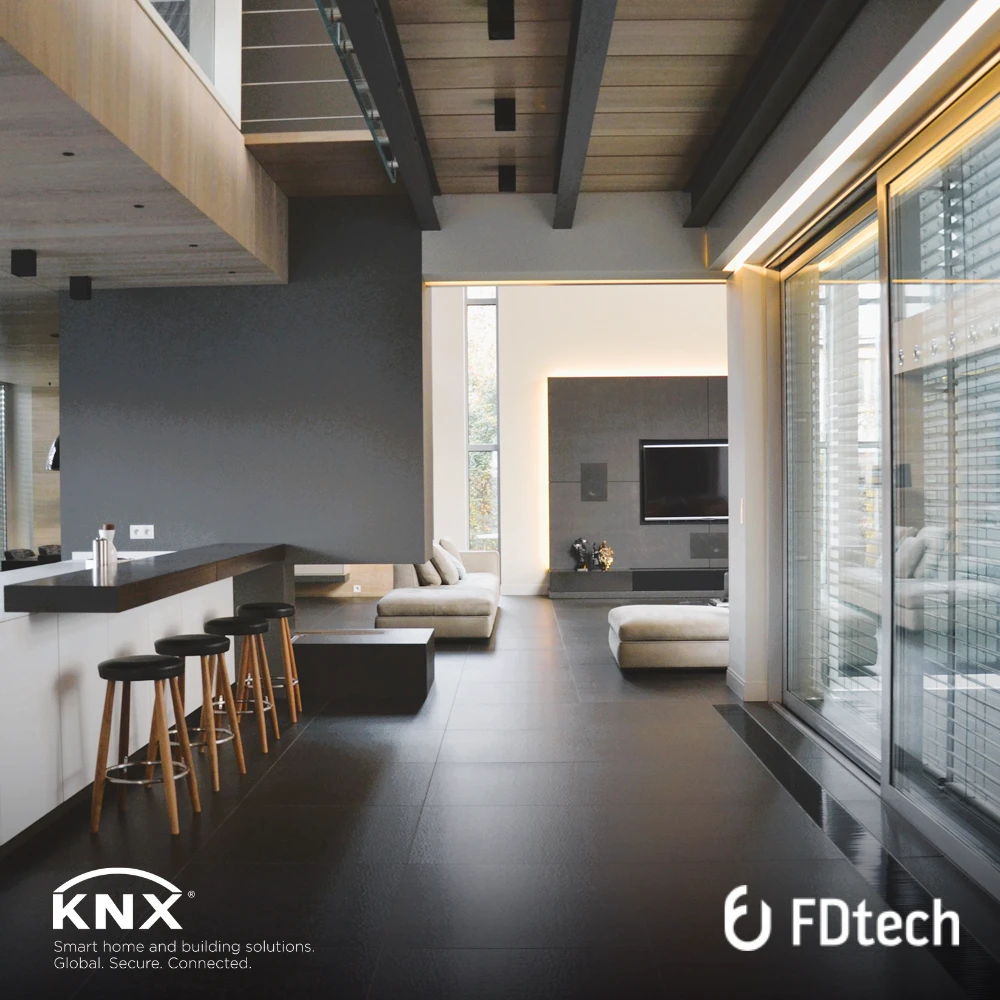

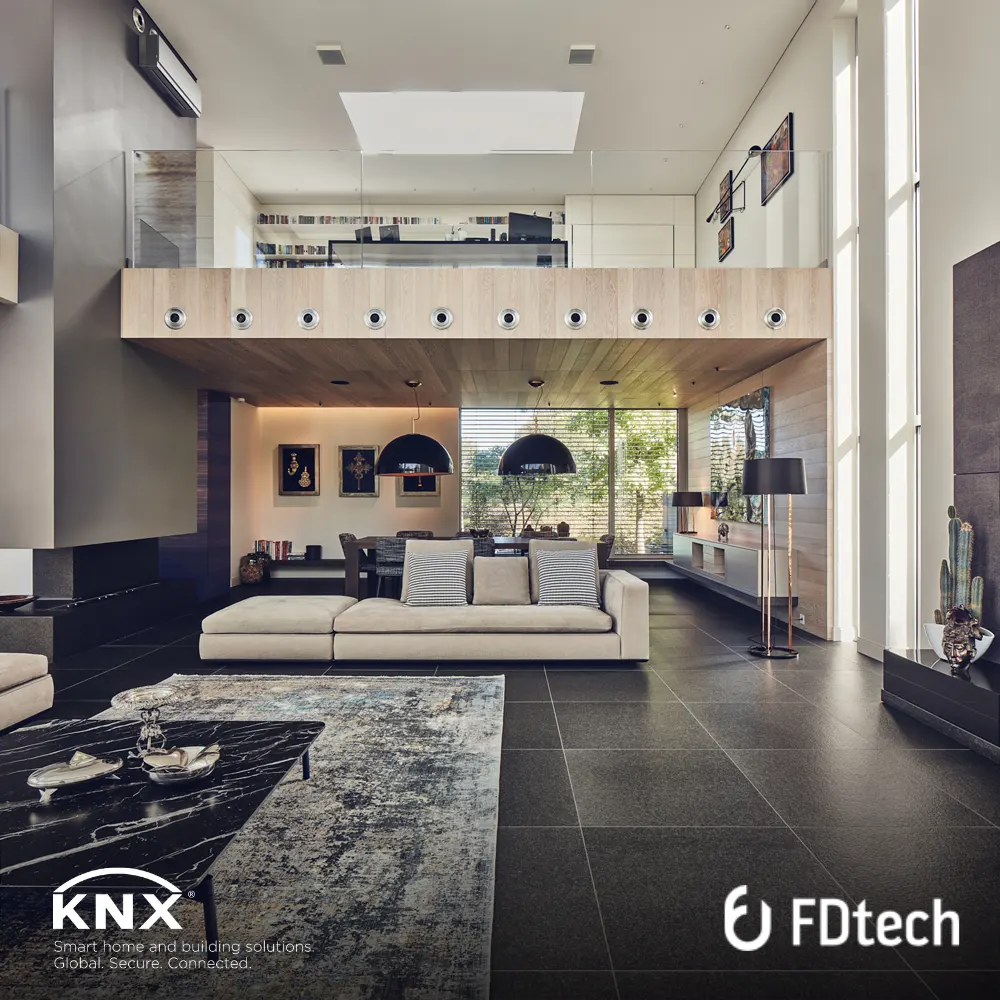

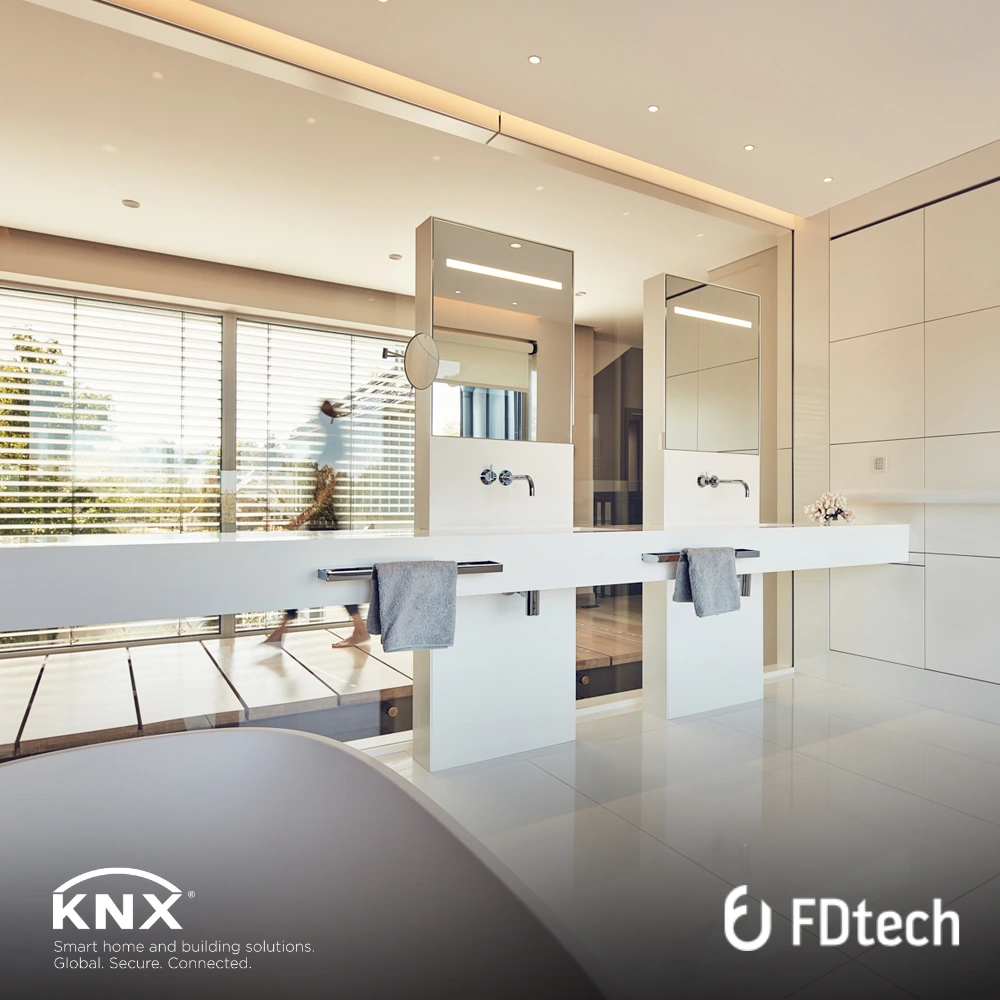

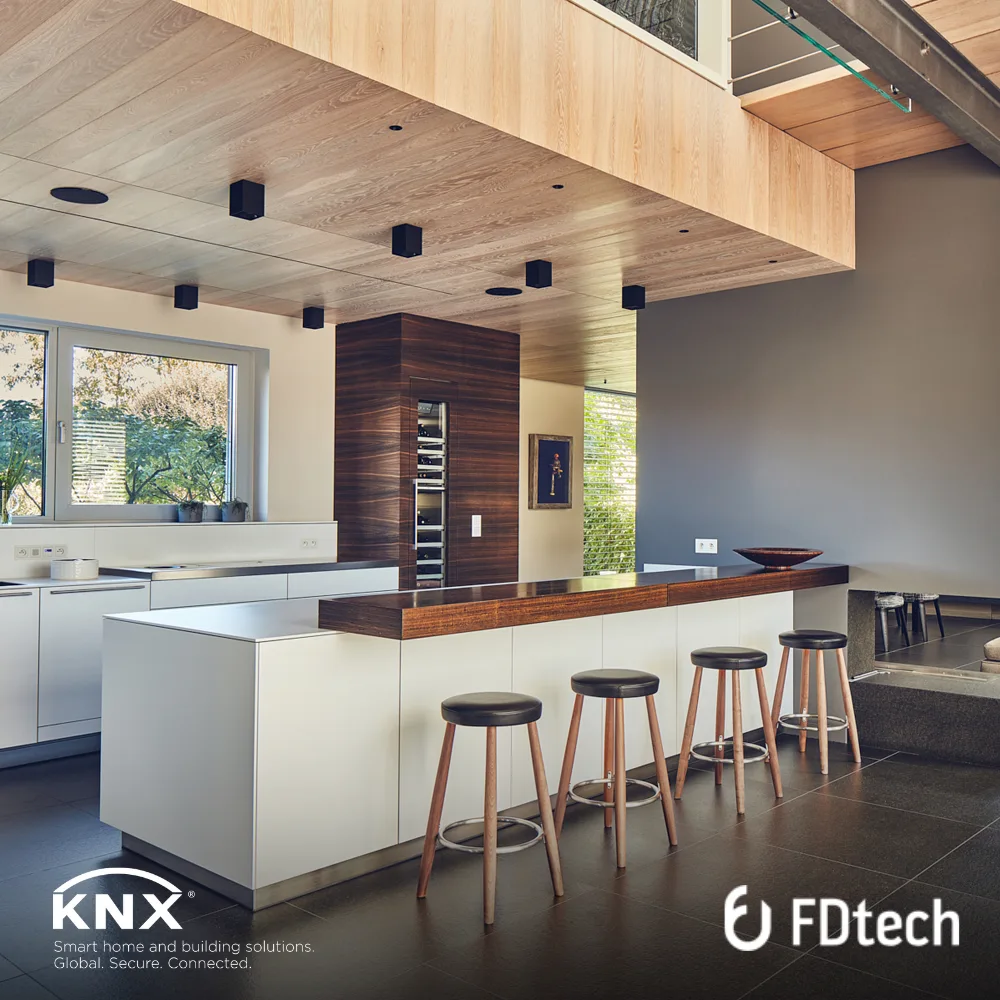

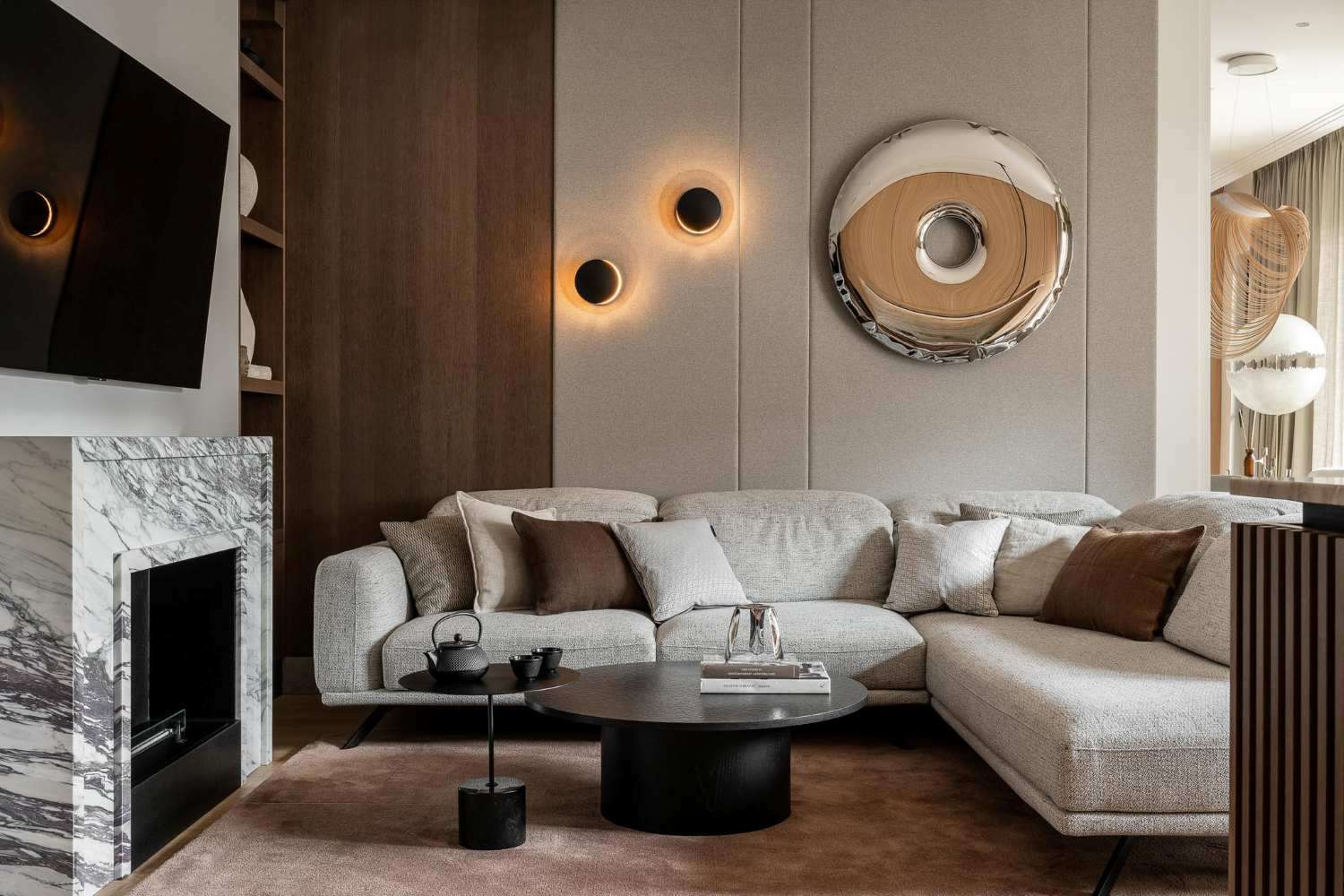

Galeria zdjęć z tej realizacji:
Zrealizował
Zastosowano
- standard automatyki budynkowej KNX
- sterowanie rozdzielnią ABB, Loxone, Gira, Intesis, Zennio,
- sensory, przyciski na ścianę KNX - Gira
- czujniki ruchu i obecności KNX - Basalte oraz Gira
- domofon - Gira - sygnalizacja na panele,
- nagłośnienie oraz integracja z KNX i wizualizacją – Gira HomeServer + Control 4
- wizualizacja i logika – Gira HomeSerwer i Loxone,
- integracja z systemem alarmowym KNX.
- integracja z centralami wentylacyjnymi w standardzie ModBus,
- integracja z kotłem gazowym w standardzie LonWorks,
- sterowanie oświetleniem w systemie z KNX
- system monitoringu wizyjnego - Mobotix
- sieć komputerowa - MikroTik + Ubiquiti
- serwer plików – Qnap
- czujniki zalania i zamykanie dopływu wody do budynku po wykryciu wycieku wody
- kontrola dostępu na podstawie czytników linii papilarnych eKey i zamków AssaAbloy
