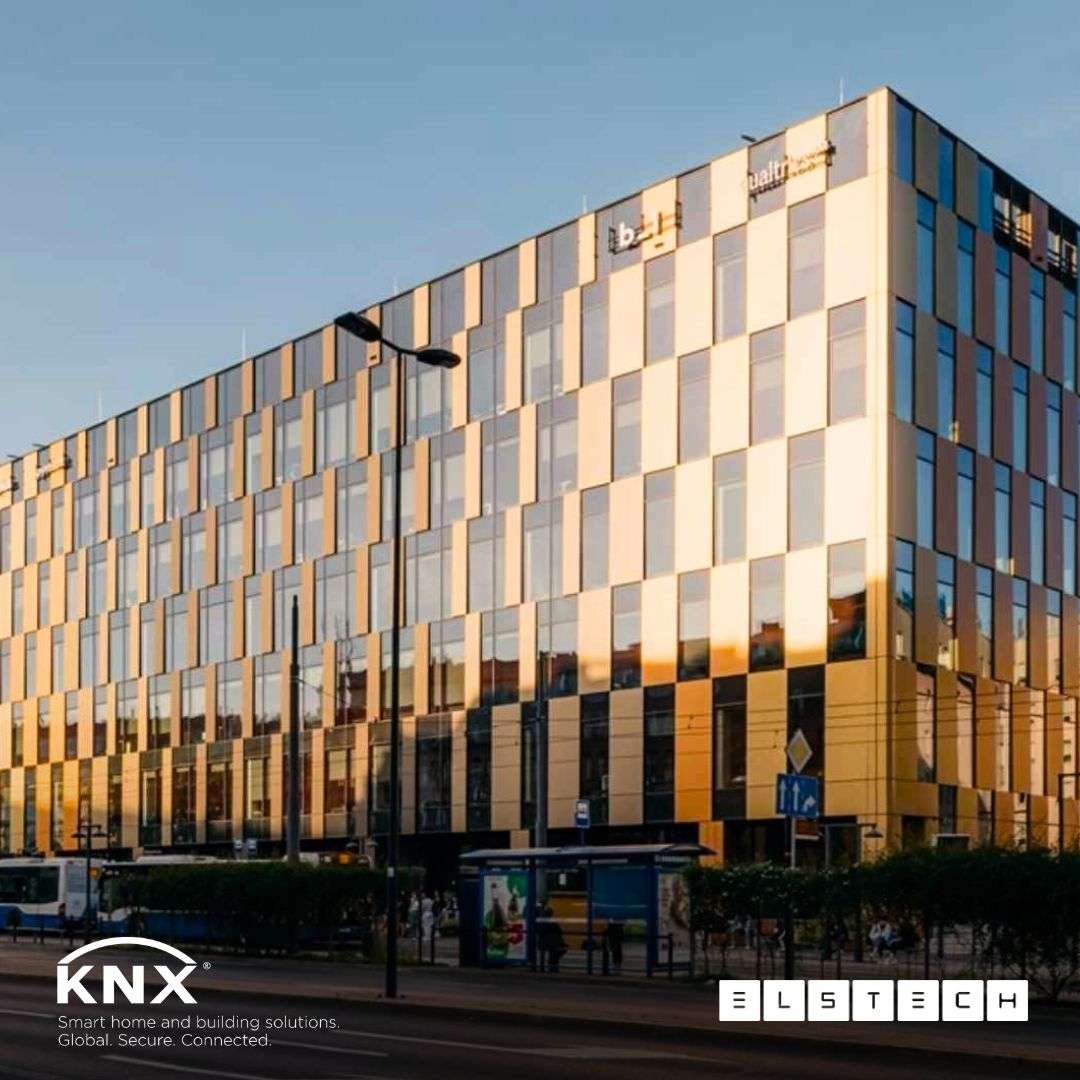

W nowoczesnych obiektach biurowych coraz większe znaczenie ma integracja systemów sterowania w celu poprawy efektywności energetycznej, komfortu pracy oraz elastyczności użytkowania. Jednym z przykładów takiego podejścia jest realizacja w biurowcu High5ive, gdzie wdrożono zaawansowany system automatyki budynkowej oparty na technologii KNX.

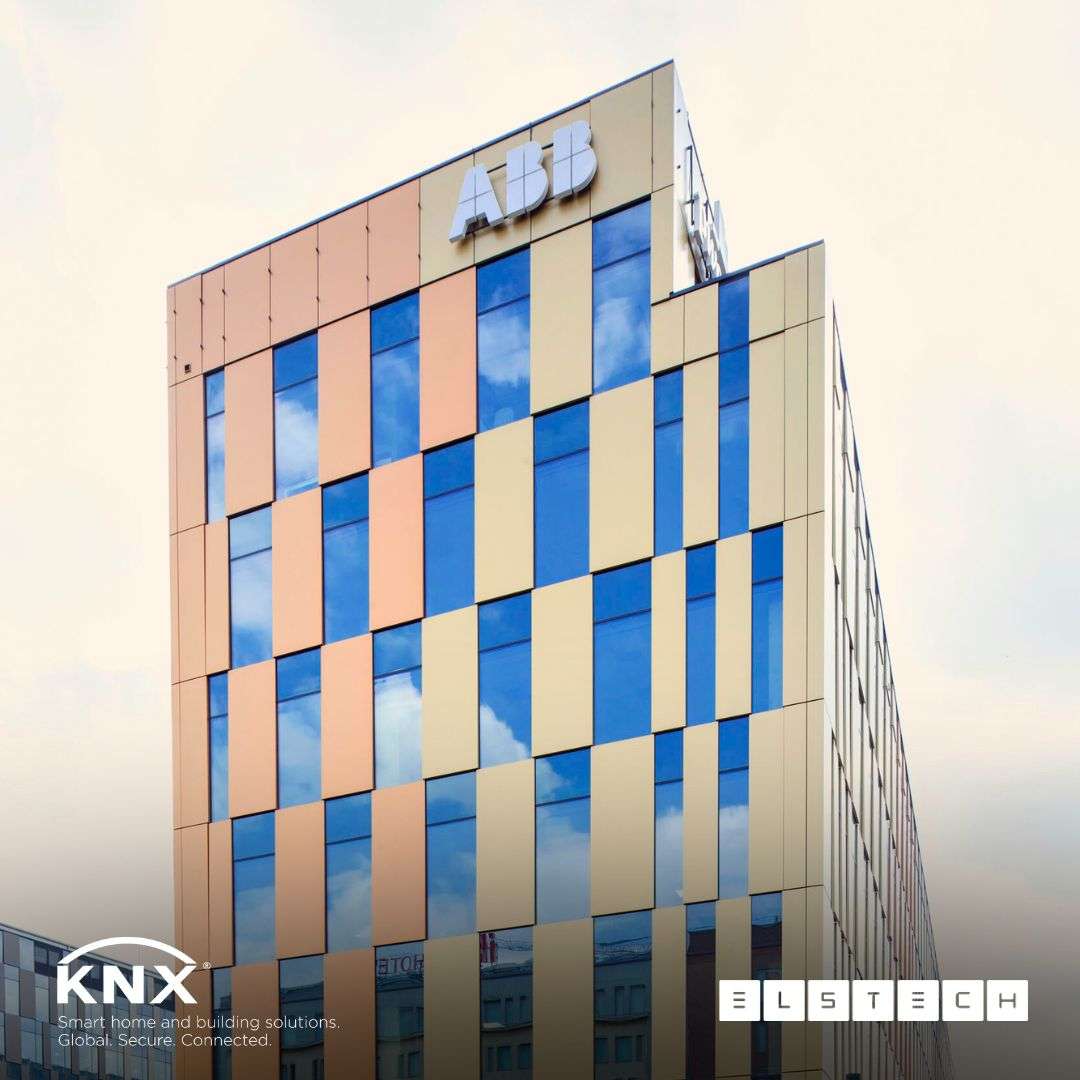

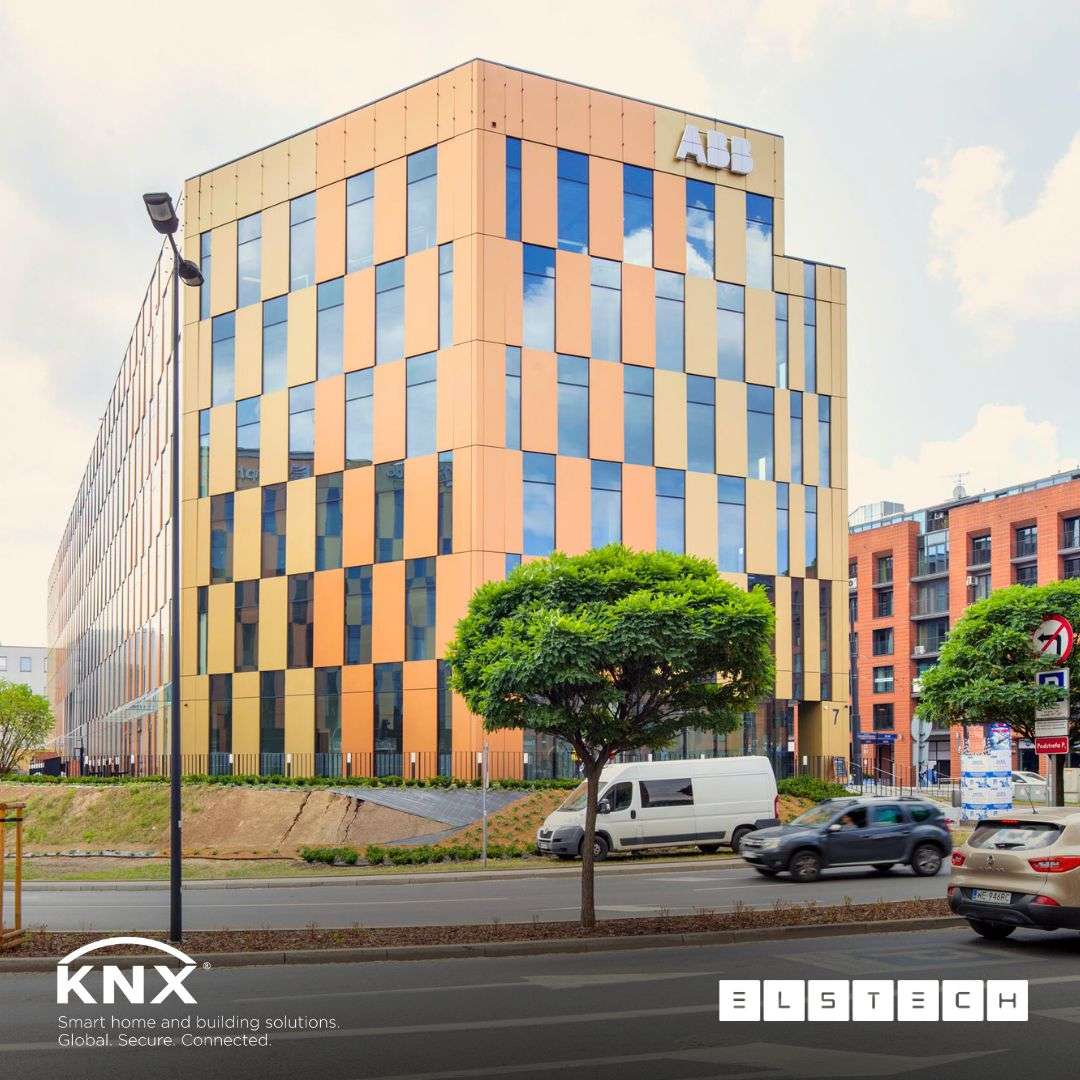

Na potrzeby najemcy — firmy ABB / Hitachi Energy — firma ELSTECH zrealizowała kompleksowy system sterowania oświetleniem, ogrzewaniem i chłodzeniem w standardzie KNX zintegrowany z budynkowym systemem BMS działającym w oparciu o protokół BACnet.

W obiekcie wykorzystano innowacyjne rozwiązania marek ABB i Busch-Jaeger, pozwalające na sprawną integrację różnych protokołów w jeden spójny system automatyki:

• doGATE – serwer automatyki zoptymalizowany pod platformę doMOOV, wyposażony we wszystkie niezbędne interfejsy fizyczne, z możliwością pełnienia funkcji backupu oraz zdalnego sterowania pomieszczeniami.

• doMOOV – oprogramowanie do zarządzania automatyką budynkową, umożliwiające wymianę danych pomiędzy różnymi protokołami. Intuicyjny interfejs oraz przejrzysta struktura skracają czas programowania i ułatwiają wprowadzanie zmian zgodnie z potrzebami użytkownika.

• MOOVnGROUP – narzędzie inżynierskie działające jako aplikacja dla oprogramowania konfiguracyjnego ETS KNX, wyposażone w graficzny interfejs użytkownika, automatycznie generujące m.in. adresy grupowe, co znacząco przyspiesza konfigurację systemu.

Zakres zastosowanych technologii i elementów systemu:

• sterowanie oświetleniem typu on/off oraz w standardzie DALI,

• zadajniki pomieszczeniowe do regulacji temperatury,

• sterowanie przepustnicami kanałowymi VAV KNX w zależności od stężenia CO₂ i obecności,

• zasilacze KNX oraz aktory KNX: roletowe, grzewcze, przekaźnikowe, analogowe,

• bramki DALI, czujniki obecności i ruchu,

• serwer logiki,

• bramka KNX/BACnet.

Dzięki połączeniu nowoczesnych technologii powstał system spełniający najwyższe standardy efektywności energetycznej, komfortu oraz bezpieczeństwa. Rozwiązanie jest elastyczne i skalowalne, umożliwiając prostą rozbudowę oraz integrację z kolejnymi protokołami i urządzeniami, co gwarantuje przygotowanie na przyszłe potrzeby użytkowników biurowca High5ive.

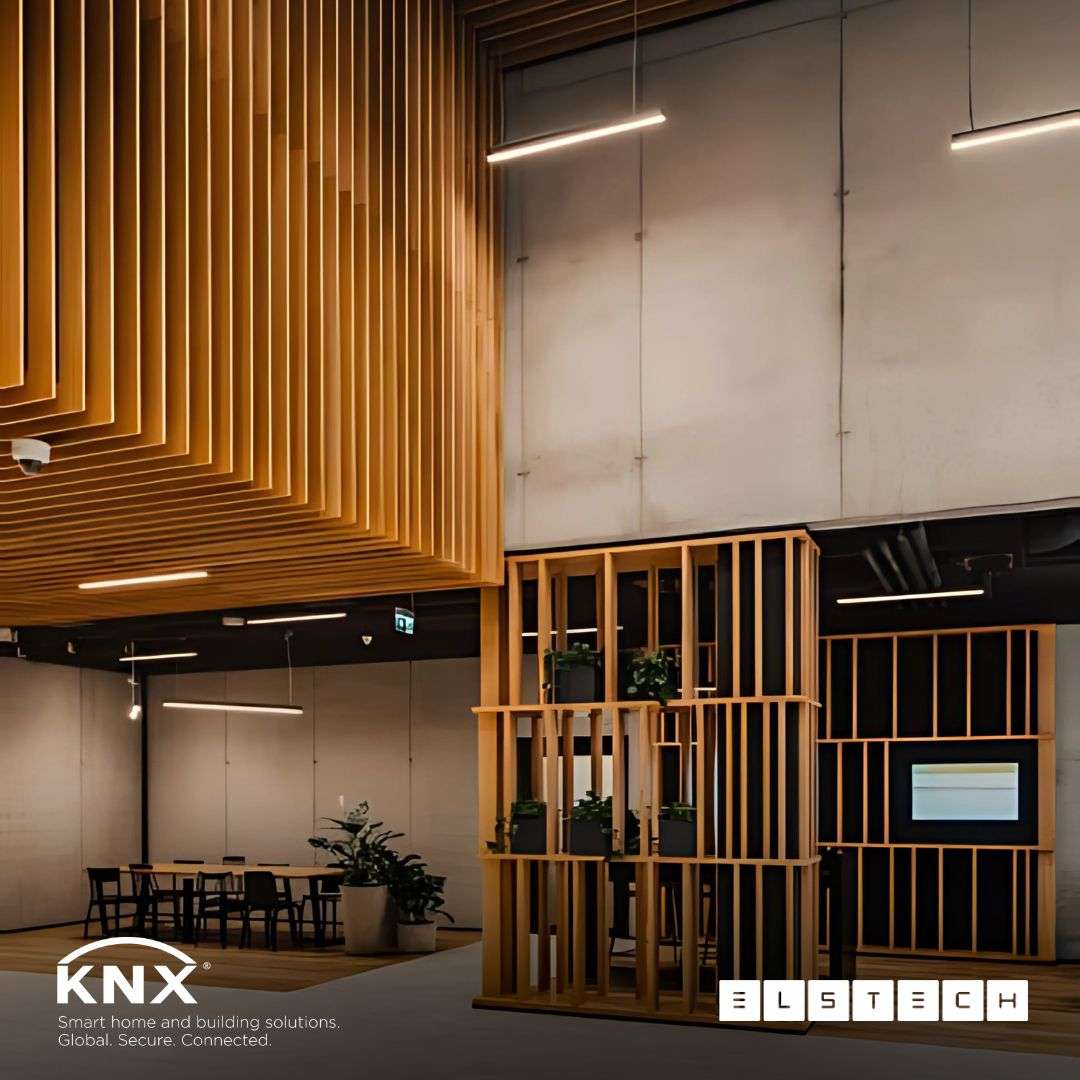

fot. materiały prasowe Skanska
